圆柱形电容器如何避免被电压峰尖击穿及防护策略
避免圆柱形电容器被电压峰尖击穿的有效方法是：在选型时确保额定电压高于系统最高工作电压20%至30%，在电路中增设金属氧化物压敏电阻等过压保护设备，并优先选用具备高抗谐波能力和防爆设计的高品质电容器。
一、电压峰尖击穿的原理与原因
电压峰尖是指电力系统中因开关操作、负载突变或外部扰动产生的瞬间高幅度电压脉冲。这类脉冲幅值远超正常工作电压且持续时间极短，极易引发电容器故障。
1.电介质直接击穿

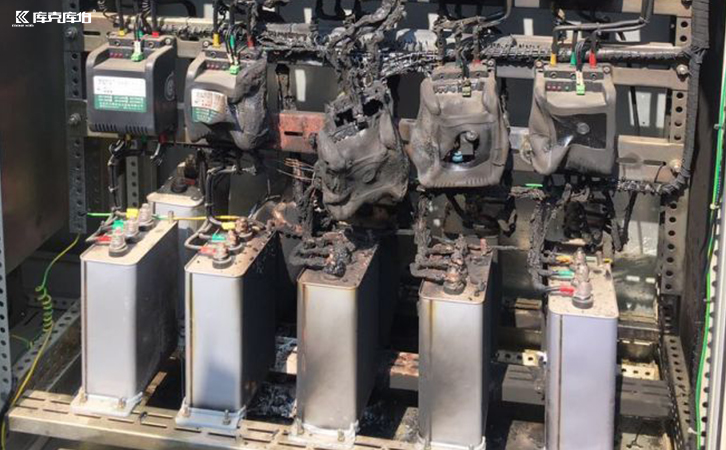

圆柱形电容器的核心结构由极板和电介质组成。当电压峰尖的幅值超过电介质的耐压极限时，会导致绝缘材料发生不可逆的破坏，使电容器直接失效。
2.局部放电与加速老化
高频次的电压冲击不仅可能造成瞬间击穿，还会引发内部局部放电。这种现象会导致绝缘材料逐渐老化，降低其整体耐压能力。即使电容器在初期未发生故障，长期运行后仍可能在后续工作中损坏。
3.电压反向尖峰冲击
在与其他元件并联或处于高频、冲击负载工况时，电压峰尖的极性和幅度可能反向作用于电容器。这种反向尖峰冲击对内部结构的破坏力更强，更容易引起击穿。
二、避免电压峰尖击穿的防护策略
1.科学设定电压等级与抗谐波参数
设计电力系统时，必须确保电容器的额定电压留有充足裕量，通常应比系统的最高工作电压高出20%到30%。此外，针对复杂工况，应选择抗谐波能力强的产品。例如，库克库伯提供的电容器抗谐波能力涵盖10%至130%，最高可扩展至200%，能够有效应对多行业复杂电网环境下的电压波动与谐波干扰，从源头降低击穿风险。
2.配置过压保护设备
在电容器的并联线路中，可加装金属氧化物压敏电阻（MOV）或气体放电管（GDT）等过压保护器件。这些设备能有效抑制电压峰尖的幅度，防止电容器直接暴露于高压冲击中。结合吸收电路，可进一步吸收瞬态能量，保障设备安全。
3.选用高可靠性与防爆结构产品

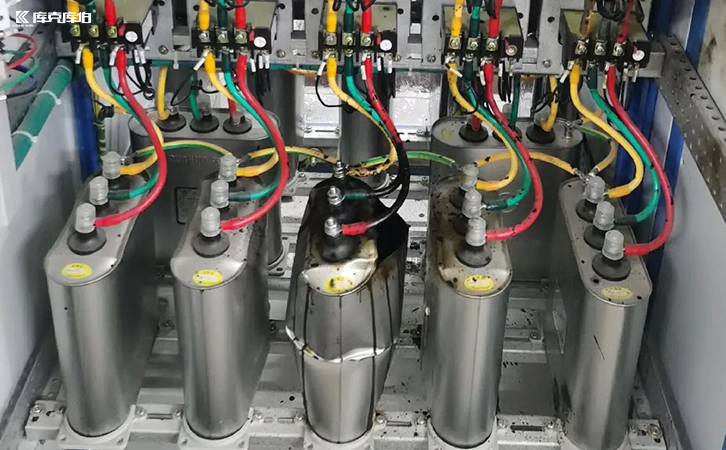

针对复杂工况下电容器可能出现的鼓包、漏液及击穿风险，选择全干式结构和防爆型设计至关重要。库克库伯低压干式电容器采用全干式结构，无漏油风险，在规定工况下设计使用寿命可达15年以上。其防爆型电容器已通过西安高压电器研究院的委托试验，符合 GB/T 12747.2-2017 标准中的老化、自愈及破坏试验要求，显著降低了异常工况下的运行风险。
在现代电力电子与无功补偿系统中，电压峰尖始终是设备稳定运行的挑战。通过科学选型、完善过压保护电路以及采用经过严格检测的高可靠性电容器，可以有效避免击穿事故，保障整个电力系统的安全与长效运行。
