低压集中治理中SVG无功补偿器要如何安装
在工业配电系统中，随着变频器、电焊机、中频炉以及各类非线性负载的大量使用，传统电容补偿方式已经很难满足动态无功治理需求。此时，SVG无功补偿器凭借响应速度快、补偿精度高、抗谐波能力强等优势，被广泛应用于低压集中治理项目中。那么，低压集中治理中SVG无功补偿器要如何安装？安装过程中又有哪些关键细节需要重点关注？
一、什么是低压集中治理SVG无功补偿器
SVG（静止无功发生器）是一种基于电力电子技术的新型动态无功补偿设备，其主要作用是实时检测电网中的无功功率变化，并快速输出感性或容性无功电流，实现功率因数提升、电压稳定以及降低线路损耗。
相比传统低压电容补偿柜，SVG具有以下特点：
1.动态响应速度快；
2. 不会产生传统电容器投切冲击；
3. 对谐波适应能力更强；
4. 可以避免过补和欠补问题；
5. 适用于负载波动较大的工况。
因此，在钢铁厂、水泥厂、机械加工厂、矿山、数据中心以及新能源行业中，SVG低压集中治理方案应用越来越普遍。
二、低压集中治理中SVG无功补偿器安装步骤
1、确定安装位置
低压SVG通常采用集中补偿方式，因此一般安装在：低压总配电柜、变压器低压侧、MCC配电中心、低压电容补偿柜内。安装位置尽量靠近主要负载中心，这样可以降低线路无功损耗，提高补偿效率。
2、进行柜体固定
SVG设备在运行过程中会产生一定振动，因此安装时需要：使用标准槽钢基础、保证柜体垂直、地面水平牢固、柜间连接可靠。对于大容量SVG系统，还需要预留后期检修空间。

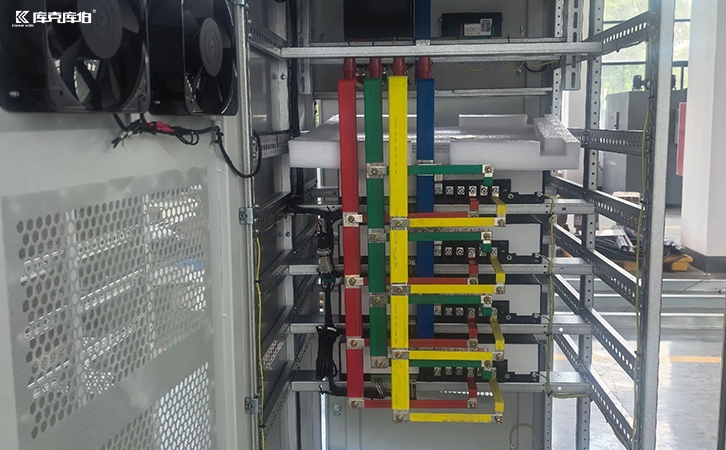

3、连接主回路
SVG主回路一般采用铜排或电缆连接。
4、安装CT电流互感器
CT安装是SVG补偿效果好坏的核心环节。
常见安装原则包括：CT方向必须正确→安装在总负载侧→避免与补偿支路位置冲突→二次侧严禁开路。
5、参数调试与投运
安装完成后，需要进行现场调试。主要调试内容包括：CT变比设置、补偿模式设置、功率因数目标值、电压等级参数、谐波保护参数。
低压集中治理中SVG无功补偿器的安装，并不仅仅是简单接线，而是涉及现场电能质量分析、容量选型、CT安装、参数调试以及系统协调等多个环节。只有合理设计与规范安装，才能真正发挥SVG动态无功补偿的优势，提升整个配电系统的运行效率与供电质量。
