SVG无功补偿装置的四种主要类型及选型指南

返回列表来源：发布日期：2025-12-19 15:17:34【大中小】

SVG（静止无功发生器）主要分为串联型、并联型、混合型和可控硅整流型四种类型，其核心作用是通过快速调节无功功率来改善功率因数、降低能耗并提高电网稳定性。在工业制造、新能源、冶金等场景中，合理选择svg无功补偿装置能够有效应对电压波动、三相不平衡及功率因数偏低等电能质量问题。

一、SVG无功补偿装置的四种主要类型

1.串联型 SVG 无功补偿装置

串联型装置通过将补偿设备与负载串联接入电路，主要用于调整电流与电压的相位。其特点在于能够显著减少电压波动，适用于电压波动较为严重的场合，从而有效提高局部电力系统的电压稳定性。

2.并联型 SVG 无功补偿装置

并联型装置通常与电网并联运行，通过动态调整无功功率的注入和吸收来改善电网的功率因数。该类型具有较高的补偿能力和较快的响应速度，广泛应用于负载变化较大的工业生产环境中。

3.混合型 SVG 无功补偿装置

混合型装置结合了串联型和并联型的技术特点，既能进行无功功率的串联补偿，也能实现并联补偿。这种设备通常部署于需要同时解决电压稳定和功率因数问题的复杂配电系统中。

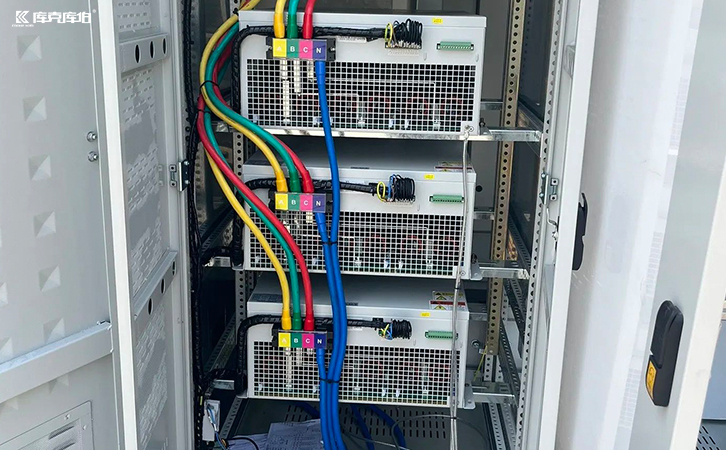

svg无功补偿装置

4.可控硅整流型 SVG 无功补偿装置

可控硅整流型装置通过调节可控硅器件的导通角来精确控制补偿电流。它适用于对无功功率控制精度要求较高的场所，如化工、冶金、钢铁等存在大量非线性负载的行业。

5.复杂工况下的综合治理与方案配置

在实际用电场景中，变频器、整流器、光伏逆变器等非线性负载容易引发谐波干扰、无功不足及设备误报警等综合问题。单一设备往往难以适配所有现场工况。当配电系统中谐波、无功和三相不平衡问题并存时，通常需要结合 APF（有源滤波器）、SVG 及电容电抗形成组合治理方案。

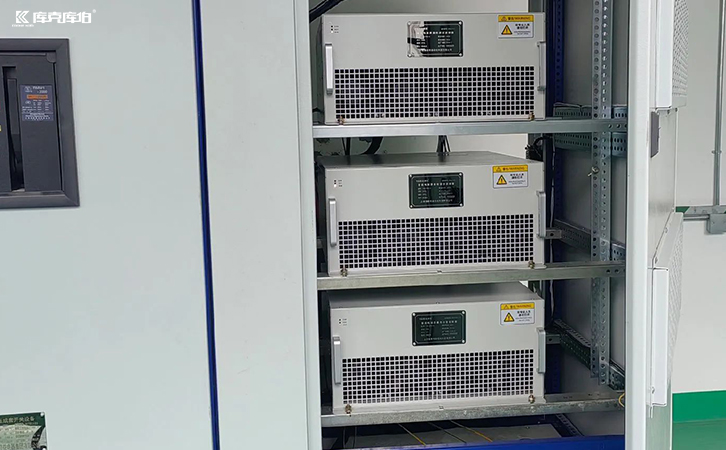

svg无功补偿装置

以库克库伯电气为例，其提供的 SVG 静止无功发生器响应速度快，专用于动态无功补偿和电能质量优化。针对存在多种电能质量问题的系统，库克库伯可结合现场检测数据、配电结构和治理目标，提供包含低压干式电容器、防爆电容器、APF、SVG 等在内的定制化组合方案，以满足新建厂区建设或老旧配电系统的升级改造需求。

设备选型建议

每种类型的无功补偿装置都有其特定的应用场景。在选择合适的设备时，必须根据电力系统的具体需求、负载特性和经济预算进行综合评估。对于谐波问题为主的场景，可重点评估 APF；对于无功不足和功率因数波动明显的场景，SVG 或电容电抗是更优选择。具体的方案配置应结合现场系统电压、主要谐波次数、功率因数变化及治理目标来确定，以避免出现选型偏差、补偿不足或后期维护成本增加等问题，从而保障电力系统的长期稳定运行。
