光伏电站谐波超限解决方案

返回列表来源：网络发布日期：2026-05-26 15:49:01【大中小】

随着光伏电站大量接入电网，逆变器和变流设备产生的谐波问题越来越明显。如果谐波长期超限，不仅会影响发电效率，还可能导致设备发热、保护误动作以及并网考核风险增加。


一、光伏电站为何容易出现谐波超限

光伏电站内部大量使用逆变器和电力电子设备，这些非线性负载在运行过程中容易产生高次谐波。当多个逆变器同时运行时，谐波电流会叠加放大，导致电网电能质量下降。

针对动态变化较大的谐波问题，很多光伏电站会采用APF有源滤波器进行治理。该设备能够实时检测谐波电流，并快速输出反向补偿电流，从而有效降低谐波畸变率。

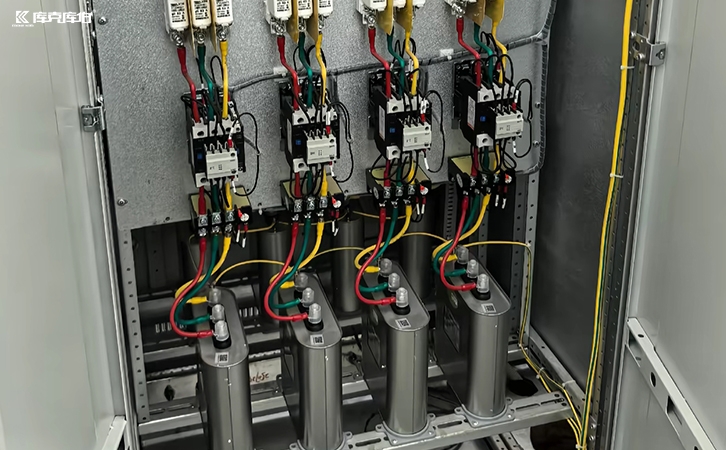

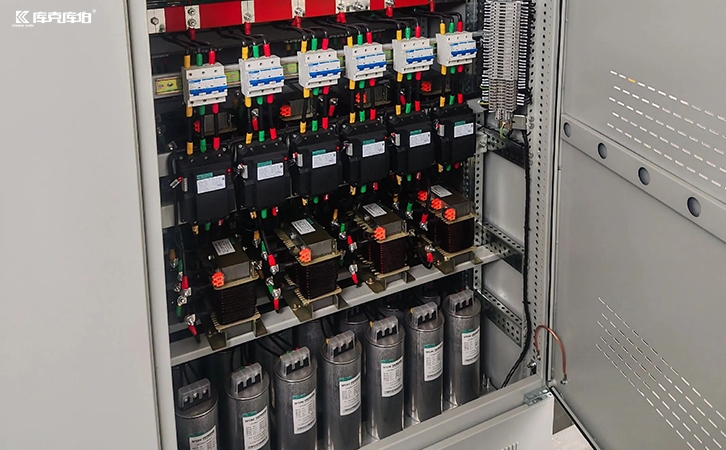

在无功补偿系统中，如果仅安装电容器，容易与系统电感形成谐振。因此光伏电站通常会配置滤波电抗器，通过限制高次谐波电流，减少电容器过热和损坏问题。

部分光伏电站不仅存在谐波问题，还会伴随功率因数波动。因此可采用SVG静止无功发生器进行动态无功补偿，从而稳定电压水平并改善整体电能质量。

在治理谐波之前，需要先对光伏电站进行电能质量检测。通过分析谐波含量、谐波次数以及负载变化规律，可以更准确地制定针对性的谐波治理方案。

部分谐波问题与逆变器控制参数设置不合理有关。因此在治理过程中，还需要检查逆变器滤波参数、接地方式以及并网运行状态，降低谐波源头产生概率。


光伏电站谐波超限问题需要结合现场工况进行综合治理。通过配置APF有源滤波器、滤波电抗器以及SVG动态补偿设备，可以有效改善电能质量，保障光伏系统安全稳定运行。
