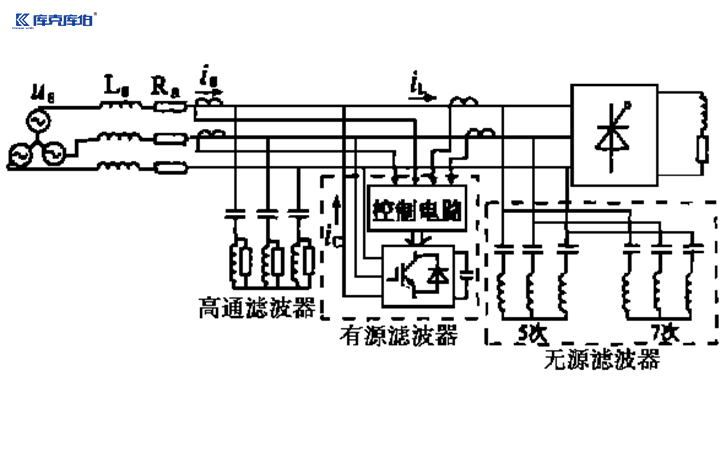

无源电力滤波器与有源电力滤波器的核心区别在于工作原理与动态响应能力，无源设备结构简单、成本较低但滤波频率固定且动态响应较弱，而有源设备滤波精度高、动态响应强但成本较高且结构复杂，实际选型需结合现场负载特性、谐波频段及治理目标综合评估。

无源电力滤波器

一、无源电力滤波器的工作原理与优缺点

无源电力滤波器是一种被动电路，不需要外部供电，主要通过阻抗对电力信号进行滤波。这类设备在特定的电力系统中具有其独特的应用价值。

无源滤波设备的结构相对简单，初期投入成本较低。它能够有效抑制特定频段的高频噪声和谐波，并且对系统整体稳定性的影响较小。此外，由于没有复杂的电子控制元件，其使用寿命通常较长，可靠性较高，不易受外部恶劣环境的影响。

无源滤波设备的滤波范围相对有限，通常只能对特定频率范围内的噪声进行滤除。同时，它对滤波信号的幅度可能会产生一定的衰减，在某些情况下可能导致系统噪声增加。由于缺乏反馈调节功能，无源滤波器对电力系统的动态响应能力较弱，不太适用于负载变化频繁、对动态性能要求较高的场合。

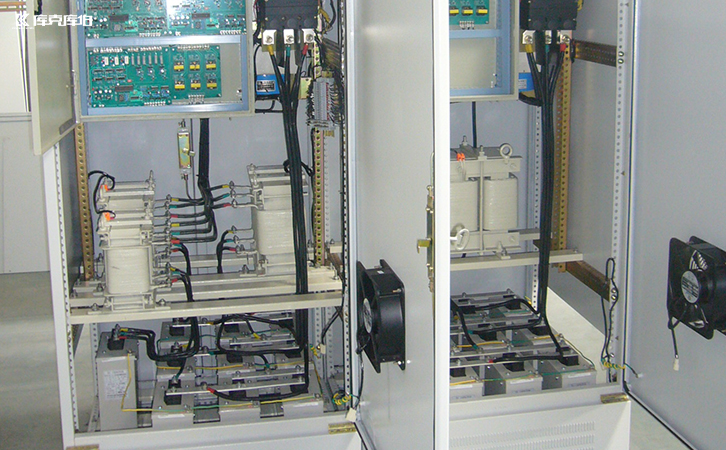

有源电力滤波器

有源电力滤波器是一种主动电子器件，需要外部供电，并通过控制电路实时检测并补偿电力信号中的谐波与无功电流。

有源电力滤波器能够对多种频率的噪声和谐波进行精确滤波，治理效果更加精准。它具备较强的动态响应能力，可以根据系统负载的实时需求自主调节补偿策略，非常适合对系统动态性能要求较高、非线性负载变化频繁的场合。

有源设备的内部构造较为复杂，制造成本和维护成本相对较高。由于需要外部电源持续供电，其对供电质量有一定要求，若控制电源出现故障，设备可能无法正常工作。此外，复杂的电子元件使其对运行环境较为敏感，通常需要定期进行维护和检修以保障运行状态。
