并联电容器在电力系统中主要用于提供容性无功功率，从而抵消感性负载消耗的无功，达到提高功率因数、降低线路损耗和改善电压质量的目的。作为常见的无功补偿设备，合理配置相关设备有助于优化配电系统的运行效率。

一、并联电容器的主要作用

在交流电网中，大量感性负载会消耗无功功率。使用并联电容器可以向系统注入容性无功电流，就地补偿感性无功，从而有效降低系统中的总无功电流。这有助于提高整体功率因数，减少线路和变压器中的电能损耗，提升电力设备的实际带载能力。

无功功率的长距离传输会导致线路压降增大。通过就地安装补偿设备，可以减少线路上的无功潮流，从而减小电压波动范围，改善电力系统的电压稳定性，为用电设备提供更平稳的运行电压。

在输电线路上，安装补偿设备有助于抵消线路的感性电抗；在变压器侧，合理配置并联电容器可以减少高压绕组的无功负担，进而提高变压器的有功传输能力和使用寿命。

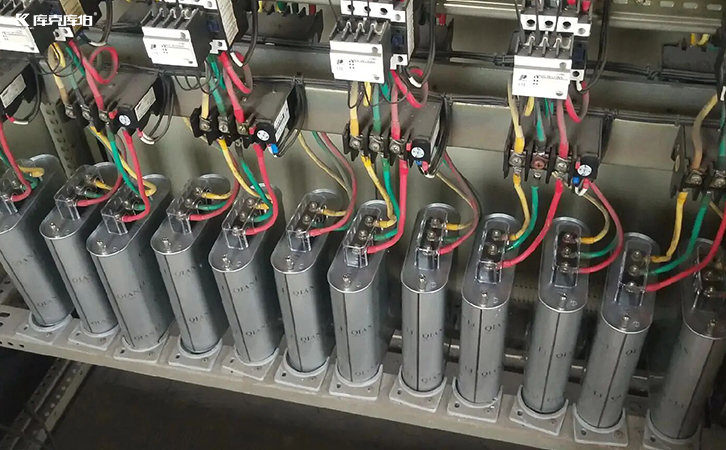

并联电容器

在工业制造、冶金、化工等场景中，大量运行的工业电动机和电力电子装置会产生较大的无功需求。利用补偿设备进行就地或集中补偿，能够改善局部系统的功率因数，降低力调电费罚款的风险。

充分发挥并联电容器的作用，需要合理选择设备的容量和数量，避免过补或欠补。需要注意的是，现代工业场景中变频器、整流器等非线性负载较多，纯电容补偿可能会引发谐波放大或谐振问题。因此，在存在谐波干扰的工况下，通常需要将电容器与电抗器串联使用，以抑制谐波并保护补偿设备。

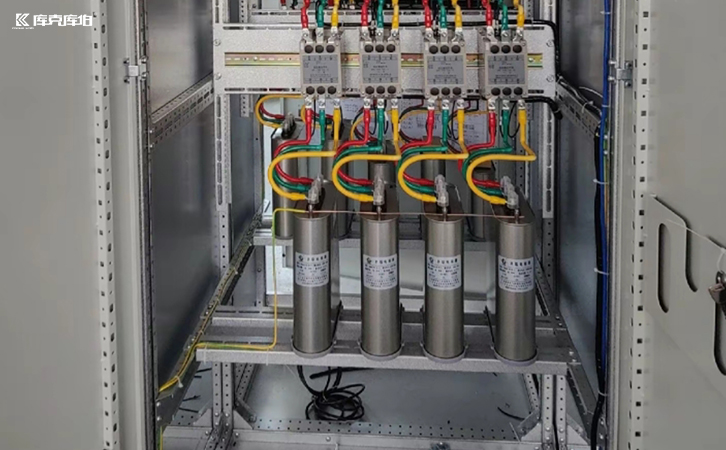

并联电容器

对于存在无功不足、谐波干扰、三相不平衡或电压波动等复杂问题的配电系统，单一设备往往难以满足所有治理需求。在实际项目中，可根据现场检测数据和负载特性，采用组合治理方案。

SVG静止无功发生器
APF有源滤波器

库克库伯CKKB有源滤波器的基本原理就是使用实时动态补偿，采用CT采集负载产生的电流型号，通过内部的检测电流分离出其中的谐波部分，然后通过PWM信号发送给内部IGBT功率变换器产生与谐波大小相等相位相反的补偿电流，实现滤波功能。
电热电容器

库克库伯电气厂商的电热电容器主要用于中频感应加热电气系统中,提高功率因素或改善回路特性。电热电容器主要由芯子和箱壳组成,其间充满优质的浸渍剂,芯子焊有冷却水管供电容器冷却用。
高压电抗器
直流滤波电容器

库克库伯电气直流滤波电容器适用于交流进线电压380-1250V,中间直流电压 2kV以下,大功率串联谐振感应加热电源的直流母线旁路谐波大电流和直流电压支撑。产品性能符合GB/T17702.1-1999及IEC61071-1（1991）标准。
