SVG静态无功补偿器工作原理、核心优势与低压应用场景解析
svg静态无功补偿器基于电压源换流器技术，能够实现无功功率的连续平滑调节，是改善电能质量和提升电网稳定性的有效解决方案。在现代低压配电系统中，svg静态无功补偿器常与有源电力滤波器等设备配合，为复杂工况提供综合治理支持。
一、SVG静态无功补偿器的核心技术与工作原理
1.工作原理
svg静态无功补偿器基于电压源换流器（VSC）技术，通过IGBT等全控型器件实现以下核心功能：
- 实时检测系统无功需求。
- 动态生成补偿电流（超前或滞后90°）。
- 实现无功功率的连续平滑调节。

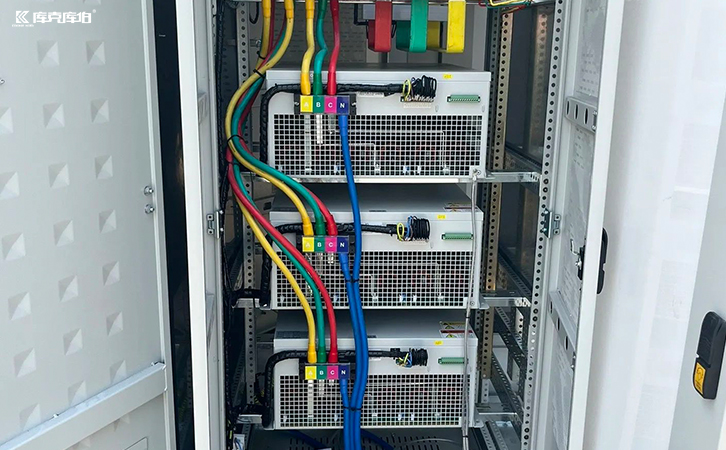

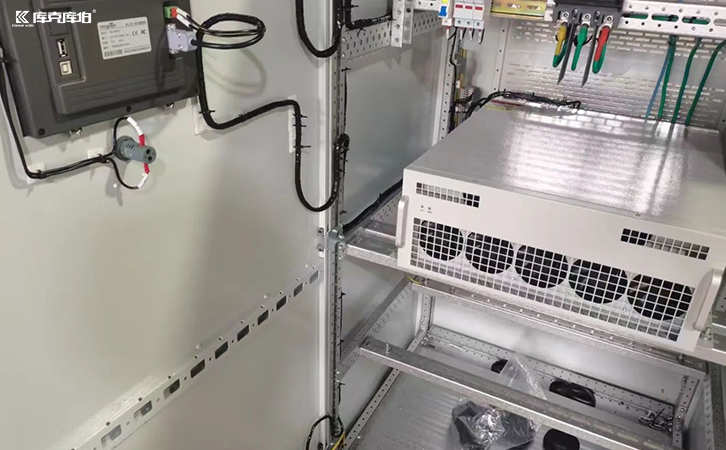

2.系统构成
一套完整的svg静态无功补偿器系统通常包含以下模块：
- 功率模块：采用多电平拓扑结构，保障输出波形质量。
- 控制系统：基于DSP+FPGA高速处理架构，确保运算与控制的实时性。
- 冷却系统：采用智能风冷或水冷设计，适应不同环境散热需求。
- 保护系统：配备多层次故障保护机制，提升设备运行安全性。
二、SVG静态无功补偿器的性能优势与功能扩展
1.动态性能与补偿效果
相较于传统补偿方式，svg静态无功补偿器在性能上具有显著特点：
- 动态响应速度快，能够迅速跟踪负载变化。
- 输出电流特性稳定，受系统电压波动影响较小。
- 在提供无功补偿的同时，具备一定的谐波抑制能力。
2.功能扩展与综合治理
除了基础的无功补偿，svg静态无功补偿器还支持多种功能扩展，包括不平衡补偿、电压波动抑制以及低频振荡阻尼等，能够适应更为复杂的电网环境。
三、低压配电场景中的应用与方案配置
在实际工业与商业应用中，svg静态无功补偿器主要面向0.4kV低压配电场景。针对不同的电能质量问题，合理的方案配置至关重要。
通常情况下，SVG主要用于动态无功补偿，而有源电力滤波器（APF）侧重于谐波治理，电容器和电抗器则用于相对稳定的基础无功补偿。当现场存在谐波、无功、功率因数和三相不平衡问题并存的情况时，可以采用APF与svg静态无功补偿器组合，或者APF、SVG与电容电抗组合的综合治理方案。具体配置需要结合现场系统电压、谐波次数、功率因数变化及负载波动等因素综合确定。
以库克库伯电气为例，其提供的SVG静止无功发生器严格依据DL/T 1216-2019《低压静止无功发生装置技术规范》等标准进行检测，并具备CE、RoHS等相关认证。在方案设计上，库克库伯不仅提供单独的动态无功补偿设备，还可根据现场工况定制APF+SVG等组合方案，且产品兼容性较强，适合老旧厂区改造和既有系统升级。通过科学的电能质量治理，不仅能降低线路损耗，还能保障设备的长期稳定运行。
随着电力电子技术的不断发展，svg静态无功补偿器在新能源消纳与电能质量治理领域的应用将更加深入。在新建电力工程中优先采用SVG解决方案，或对传统系统进行混合改造，将是提升配电系统整体效能的合理选择。
