滤波电容器有无功补偿作用吗？工作原理与综合应用解析
滤波电容器确实具备无功补偿作用，但其补偿能力受系统谐波状况和调谐频率的显著影响，在实际工程中需将其视为兼具谐波治理与基础无功补偿双重功能的设备。在电力系统中，随着非线性负载的广泛应用，滤波电容器的功能越来越受到工程界的关注。
一、滤波电容器的工作原理与无功补偿机理
1.基本电路结构与阻抗特性

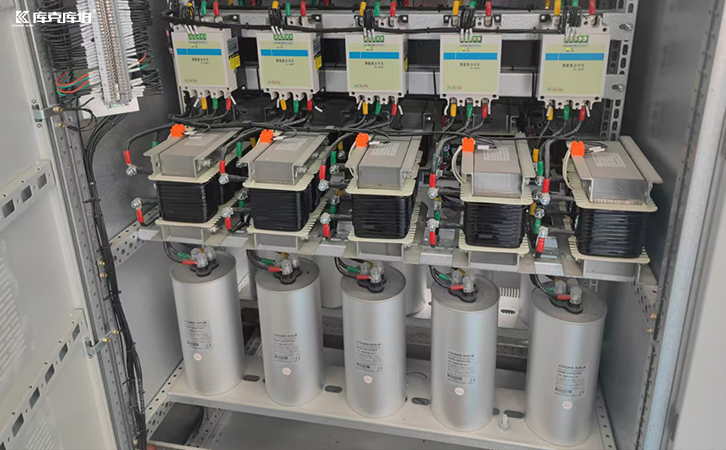

滤波电容器通常与电抗器串联组成LC滤波支路。其阻抗特性主要表现为：在谐振频率点阻抗最低，对特定次谐波呈现低阻抗通路，同时对基波频率仍保持容性特征。这种结构使其在滤除特定谐波的同时，能够对基波产生作用。
2.无功补偿的实现机理
在基波频率下，滤波电容器呈现容性阻抗，能够提供固定的容性无功功率。其补偿效果主要取决于系统电压和频率。通过提供容性无功，它可以在一定程度上抵消感性负载产生的无功功率，从而改善系统的功率因数。
二、滤波电容器无功补偿能力的影响因素
1.系统谐波与调谐频率的影响
滤波电容器的实际无功补偿能力并非固定不变，而是受到多种工况因素的制约：
- 系统谐波含量：系统中的谐波越大，电容器需要分担的谐波电流越多，其用于基波无功补偿的有效容量就越小。
- 调谐频率：调谐点越接近基波频率，为了滤除谐波而设计的容抗比例变化，会导致其基波补偿能力下降越明显。
- 系统电压波动：补偿容量与系统电压的平方成正比，电压波动会直接影响实际的无功输出。
2.与传统无功补偿电容器的区别
与专门用于无功补偿的传统电容器相比，滤波电容器在设计和应用上有其特殊性：
- 电抗率配置：滤波电容器串联的电抗率通常为7%至14%，以避开或滤除特定次数的谐波。
- 电流应力：由于需要吸收谐波电流，其必须承受比传统电容器更大的谐波电流应力。
- 保护机制：通常需要配备特殊设计的内熔丝保护系统，以应对复杂的电气应力，保障设备安全。
三、电能质量综合治理中的实际应用与方案配置
在实际工业现场，单纯的滤波电容器主要用于相对稳定的基础无功补偿。如果现场同时存在谐波超标和功率因数不达标的问题，或者负载波动较大，通常需要更系统的电能质量综合治理方案。
例如，针对冲击负载或变频负载产生的动态无功，传统电容柜的响应速度可能难以匹配，此时可引入静止无功发生器（SVG）进行动态补偿；对于频次复杂、动态变化的谐波，则可采用有源滤波器（APF）进行精准治理。在谐波、无功、功率因数问题并存的复杂工况下，工程上常采用APF、SVG与电容电抗相结合的组合治理方案，以实现电能质量的全面优化。
通过合理评估现场的系统电压、谐波次数、功率因数变化及负载波动情况，科学配置滤波电容器与其他治理设备，既能满足谐波治理的核心要求，又能充分利用其无功补偿能力，保障配电系统的安全、稳定与高效运行。
