SVG电能质量治理设备工作原理、核心功能与应用场景解析

返回列表来源：发布日期：2025-05-19 16:21:49【大中小】

svg（静止无功发生器）是一种基于电力电子技术的动态无功补偿装置，通过毫秒级快速响应和精确调节，有效解决电网中的无功功率缺失、电压波动及三相不平衡等电能质量问题，是提升电力系统稳定性与能效的关键设备。

一、SVG的基本工作原理与核心功能

SVG通过控制逆变器输出的电压与电网之间的相位和幅值差异，实现向电网注入或吸收无功功率。其核心功能主要体现在以下几个方面：

SVG能够连续、精确地补偿感性或容性无功功率。在补感性无功时，向系统输出超前电流；在补容性无功时，输出滞后电流。这种动态补偿机制可显著提高系统功率因数，使其稳定在0.99以上，从而降低线路损耗并优化用电成本。

面对大负载波动引起的电压闪变，SVG具备极快的响应速度，能够动态调节无功以缓解电压波动。同时，它能独立调节三相电流，有效治理因单相负载过多导致的三相不平衡问题，保障电网安全。部分高性能机型还兼具谐波治理功能。

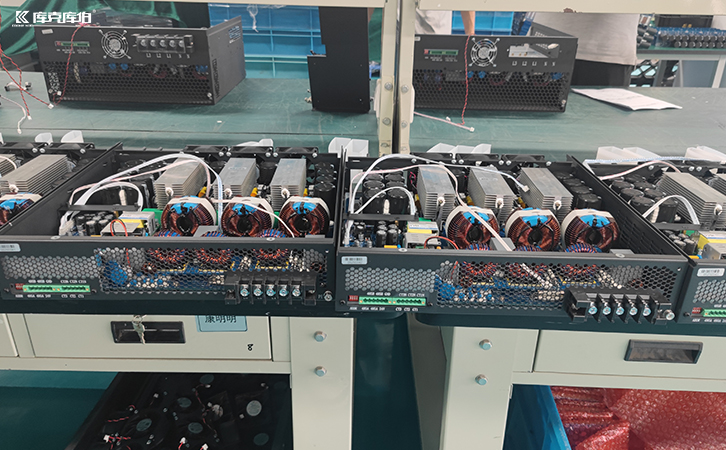

svg电能质量治理设备

SVG系统主要由控制系统、逆变器主电路、滤波器、直流支撑电容及接口模块组成。控制系统采用高性能处理器实时采样电网数据并计算补偿量；逆变器主电路以IGBT器件为核心，实现高效的电能变换；滤波器则用于抑制高频谐波，确保系统稳定运行。

现代低压SVG产品通常采用模块化设计，支持多机并联扩容，能够灵活适应分期建设或后期负荷增长的需求。对于空间受限的商业楼宇或小型厂房，小型一体化模块机型安装更为便捷。此外，设备可根据项目预算和工况需求，选择侧重高响应速度的高端机型或满足基础治理的经济型机型。

凭借优异的电能质量治理能力，SVG被广泛应用于各类对供电可靠性要求较高的场景：

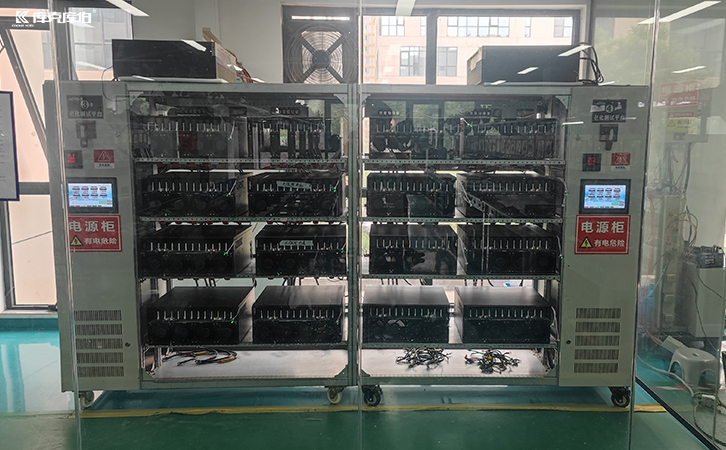

静止无功发生器

在实际工业现场，电能质量问题往往是多维度的。在方案配置中，SVG通常侧重于动态无功补偿，而APF侧重谐波治理，电容电抗则用于相对稳定的基础无功补偿。针对谐波、无功、功率因数和三相不平衡并存的复杂现场，通常需要将SVG与APF、电容电抗等设备结合，构建组合治理方案。

专业的电能质量服务商（如库克库伯电气）可提供从免费现场检测、负载分析到方案定制、产品选型的一站式服务。通过科学配置低压干式电容器、电抗器、SVG及APF等设备，或采用一体化成套装置，能够确保治理方案与现场工况精准匹配，保障配电系统的长期稳定与高效运行。
