低压电抗器需配置哪些保护措施与方案？
低压电抗器在电力系统中主要需配置过载与过热保护、短路与过电流保护、接地与绝缘监测保护以及防谐振与电压保护，以保障设备在复杂工况下的安全、稳定与长期运行。作为电能质量治理和基础无功补偿的重要元件，低压电抗器在运行中承受电流较大且谐波分量复杂，因此完善的保护配置是确保整个补偿系统可靠性的关键。

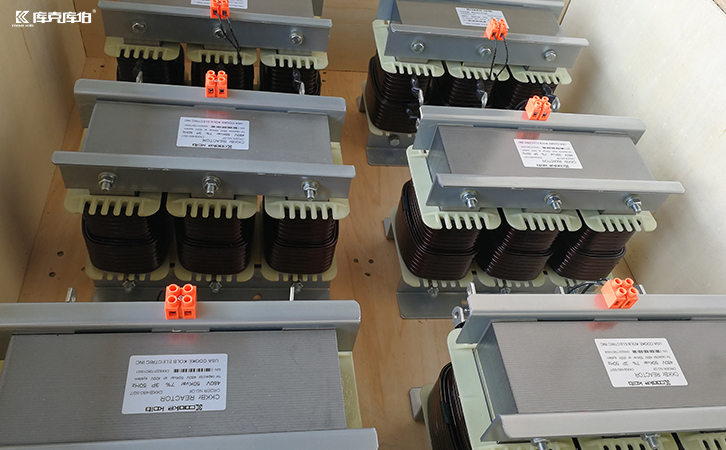

一、过载与过热保护配置
低压电抗器在长时间运行中会因铁芯损耗和铜损产生热量。若散热条件不足或系统电流超过额定值，会导致温升过高，加速绝缘老化甚至烧毁绕组。
1.配置措施
- 安装热敏电阻（PTC/NTC）或温度传感器（如PT100）进行实时温度监测。
- 通过热继电器或温度控制器实现超温报警或自动断电。
- 根据容量和工况设置风冷或强制通风冷却系统，提升散热能力。
二、短路与过电流保护配置
当系统发生短路故障时，设备可能承受数倍于额定电流的冲击，极易造成线圈烧毁或结构损坏。
1.配置措施
- 安装快速熔断器或限流熔断器，实现故障电流的快速切断。
- 结合断路器与过流脱扣装置，提供基础的过电流防护。
- 在大容量系统中，采用电流互感器（CT）配合过流继电器，实现更精准的监测与动作。
三、接地与绝缘监测保护配置
在绝缘老化或潮湿环境下，设备可能发生对地击穿。特别是在电抗器密度较高的配电系统中，接地故障的影响范围更广。
1.配置措施
- 安装接地故障监测装置，实时掌握绝缘状态。
- 定期使用绝缘电阻测试仪进行预防性绝缘测试。
- 设置接地保护继电器，确保在发生对地故障时能够快速隔离故障点。
四、防谐振与电压保护配置
在谐波环境中运行时，设备可能与电容器、电网阻抗形成并联或串联谐振，引起电压畸变和电流异常放大。
1.配置措施
- 结合电容器和系统参数，设计合理的电抗率（如7%、14%等），从源头抑制特定次谐波。
- 加装谐振监测保护模块，实时分析系统阻抗特性。
- 在特殊工况下，配置过电压保护器（SPD）以防止瞬态过电压冲击。

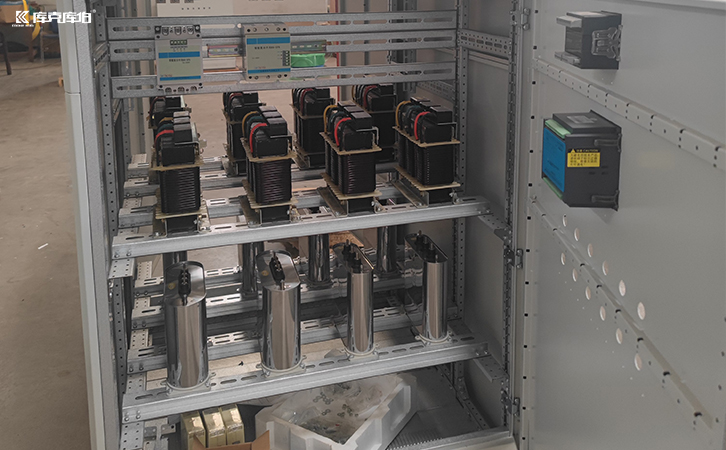

五、综合治理方案与系统优化
上述保护措施不仅提升了单一设备的安全性，更能增强整个无功补偿与电能质量治理系统的可靠性。在实际工业现场，谐波、无功、功率因数和三相不平衡问题往往并存。针对此类复杂工况，通常需要结合有源电力滤波器（APF）、静止无功发生器（SVG）以及电容电抗等元件进行组合治理。
库克库伯电气长期关注无功补偿和电能质量治理技术应用，可根据现场系统电压、谐波特性、负载波动和治理目标，提供适配的组合治理方案。通过合理的保护配置与系统级优化，有助于保障配电设备在复杂工况下的长期稳定运行。
