天津邦基粮油集团生产厂区无功补偿柜改造项目案例

我司库克库伯电气安排技术人员现场查看了天津邦基公司补偿柜改造后的运行状况，对天津邦基正大粮油公司补偿柜进行了具体分析及操作培训。根据现场柜面仪表数据，及改造前改造后补偿柜的运行情况，分析结果如下：

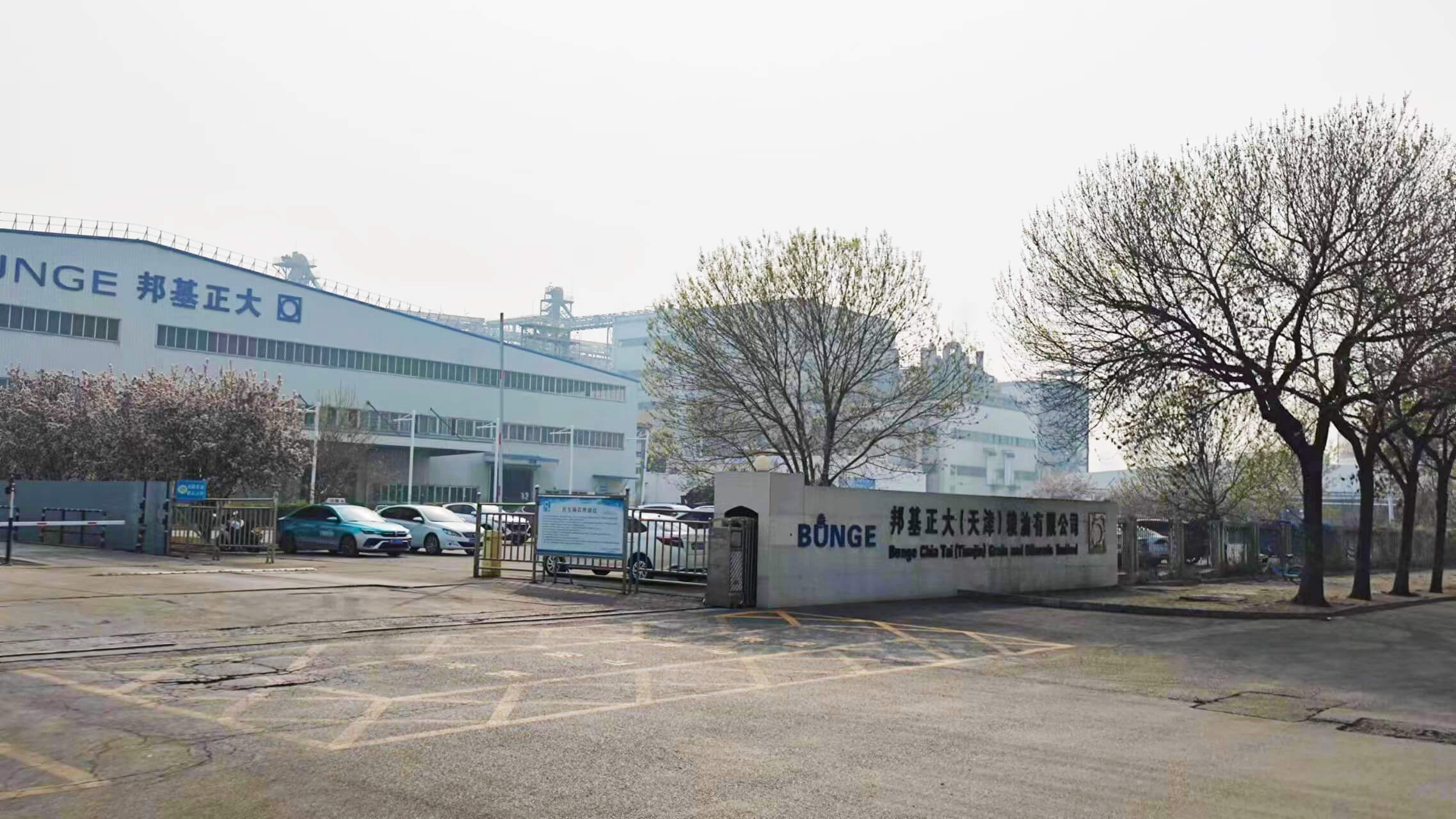

一、邦基粮油公司负载情况分析：

邦基粮油公司以生产、加工、销售油籽油料、植物油、蛋白饼粕及其深加工产品为主。车间设备以电动机为主，数量较多，大部分设备含有变频器（变频器运行期间，将产生部分谐波，以5、7次及以上谐波为主），设备功率因数较低，变压器需要无功补偿量较大。企业生产模式为24小时不停机，因此补偿柜也处于长期工作状态。

二、未改造前补偿柜运行情况：

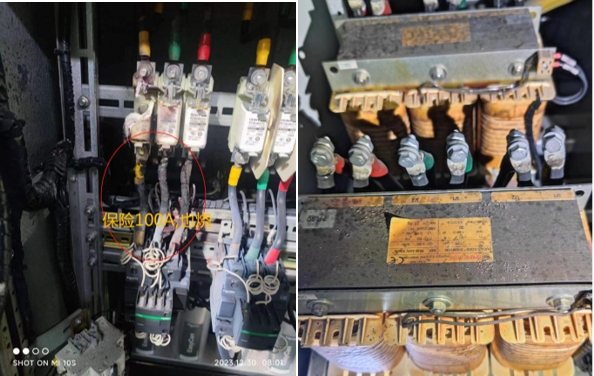

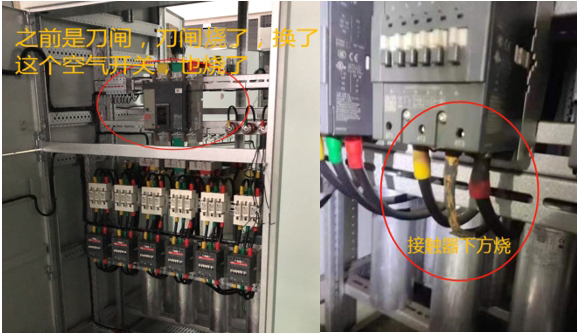

根据邦基粮油公司技术人员描述及现场反馈，补偿柜改造前多次出现过炸保险、烧电容器电源引线、电抗器高温、电容器容量衰减严重、补偿柜着火等情况。如以下图片所示：

三、改造后运行补偿功率因数：

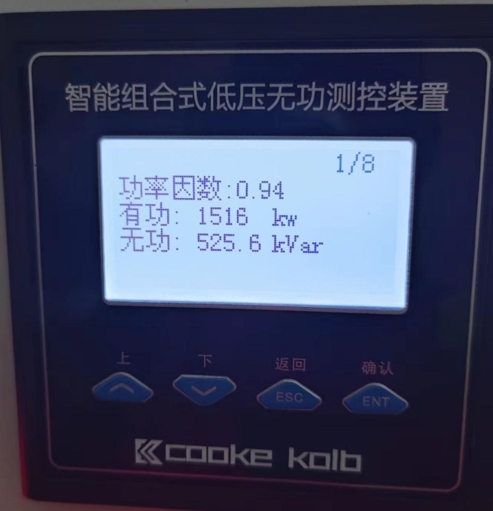

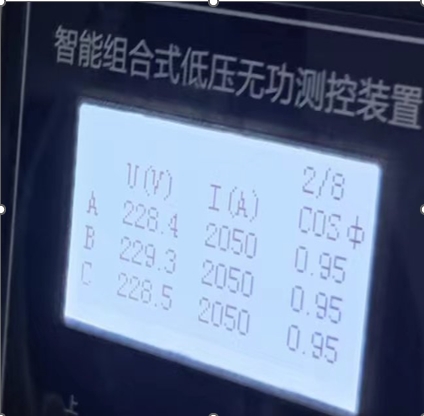

①1#变压器功率因数(1BB1柜，T1变压器)

②2#变压器功率因数

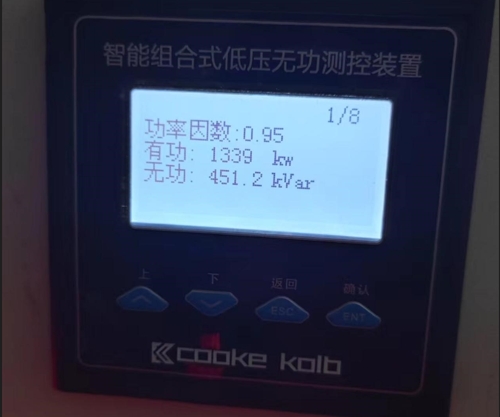

2BB1柜 ，T2变压器

2BB3柜 ，T2变压器

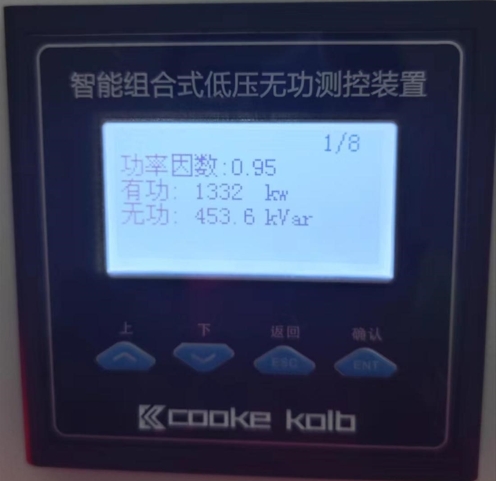

③3#变压器功率因数（3BB1柜,T3变压器 ）

四、改造后运行结果：

①3台2500KVA变压器因负载不同，原始功率因数不同，补偿柜补偿量也不一样。

1#变压器28台智能电容器全部投入，补偿后功率因数达0.95，补偿柜无裕量；

2#变压器35台智能电容器，有5路尚未投入（容量合计150KVAR），补偿后功率因数达0.95，补偿柜有一定裕量；

3#变压器30台智能电容器，有9路尚未投入（容量合计270KVAR），补偿后功率因数达0.94，补偿柜有一定裕量。

②智能电容器在投入期间，系统监测电抗器温度为27℃-55℃（随机查看22台）；

③三台变压器系统谐波电压畸变率均未超过国标值，谐波电流1#、2#变压器均未超过标准值，3#变压器5、7次谐波超过标准值（查看T3变压器运行数据汇总）。

④补偿柜运行期间，柜体散热风扇运行良好，柜体温度较低；

⑤智能电容器无报警或通讯异常现象；
