库克库伯对太阳能电池行业爱旭科技公司无功改造案例

太阳能电池生产是当下热门的行业之一，它不仅能够提供可再生的清洁能源，还能够为环境保护做出贡献。然而，在太阳能电池产业的发展过程中，无功补偿问题却成为了一个亟待解决的难题。

企业基本情况：

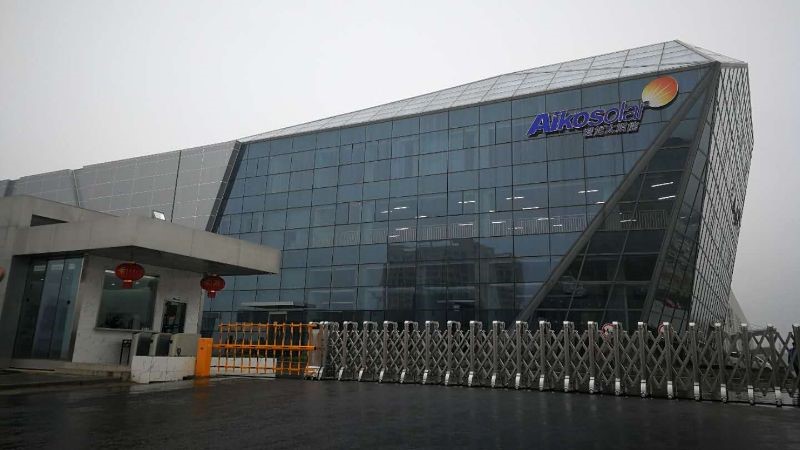

爱旭科技有限公司专业从事太阳能电池的研发、生产和销售，拥有业内优异的PERC电池制造技术和生产供应能力，是PERC电池的主要供应商之一。产品远销东南亚、欧洲、美洲等国家及地区，2019年电池出口量超过同行，深受晶硅组件企业的青睐。

现场系统配置及运行情况：

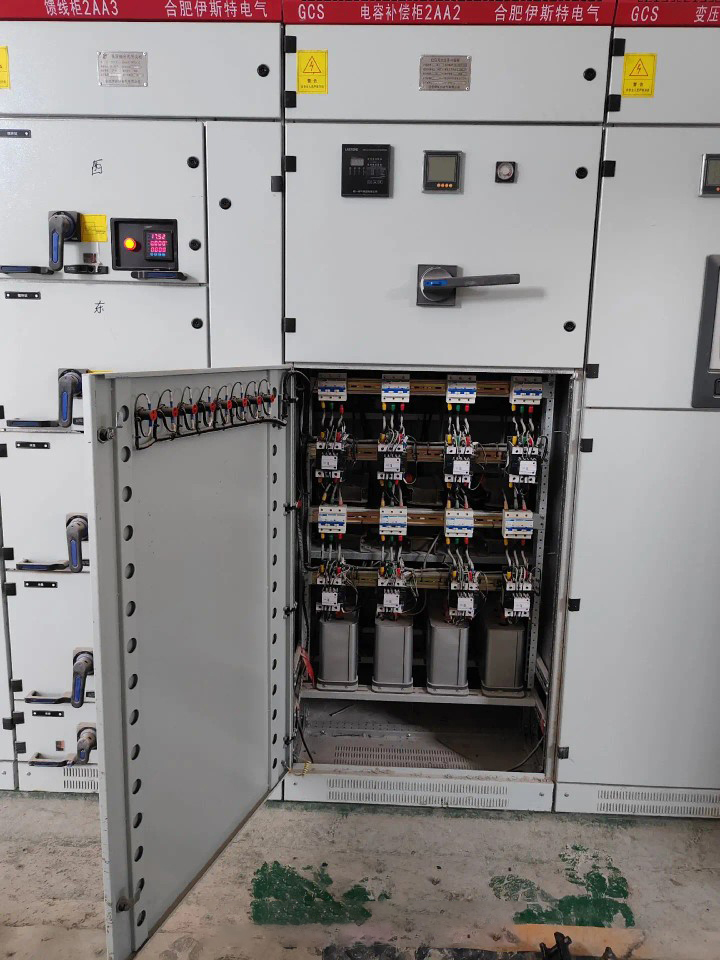

根据现场查看，爱旭公司变压器容量有 2000kva、2500kva、3150kva的变压器3台，主要负载为多晶硅铸锭炉。补偿柜配置如下：

1、电容器配置为450V 50 KVAR，单组容量较大，系统轻负荷阶段，易产生频繁投切（欠补偿后投入，投入后过补偿，过补偿后又切除，切除后又欠补偿，如此往复动作），同样电容器温升较高。

2、现场投切装置为接触器，由于铸锭炉负荷变化较快，接触器响应速度为20MS以上，补偿精度达不到系统要求，增加变压器无功占比，影响工作效率。

3、铸锭炉工作期间，谐波含量较高，接触器触点因谐波而导致过流运行，经常发生触点粘连、电源引线烧毁的情况。

4、控制器没有循环投切功能，电容器不能循环投切。补偿柜电容应持续循环的投入补偿，保证每一路电容都能得到充分的利用，避免单台或者多台电容器长期投入，而部分电容器未投入的情况发生。

我司（库克库伯电气）改造后配置情况：

1、将原配置50KVAR的电容器调整为两路25KVAR并联运行模式，增设三组25KVA的小回路，以满足系统低负荷运行期间的无功需求。电抗器采用1.8倍线性度，电抗率为7%的铜芯电抗。以满足系统低负荷运行期间的无功需求。

2、电抗器采用1.8倍线性度，电抗率为7%的铜芯电抗。电容器采用滤波防爆型电容，增加电容器自身对谐波的耐冲击能力。同时投切装置采用晶闸管开关，因晶闸管自身具有高效的过零点投切能力，可有效满足现场无功需求。采用可循环投切的动态无功补偿控制器，可有效满足系统的无功需求，优化整个补偿装置的补偿效果。

现场电容器型号：CKKB480-25-ES(AK)

电抗器型号：CKKBr480-25/7CKKBr480-50/7

控制器型号：CKKBJKWE-21B

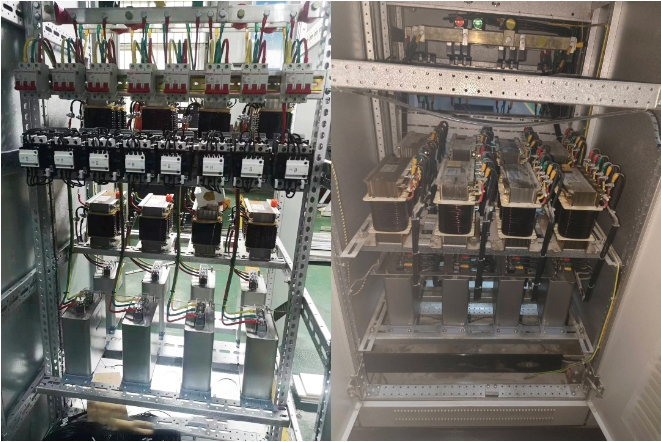

现场使用情况：

实际应用反馈：

经过我公司彻底改造后，爱旭公司补偿柜投入运行稳定，功率因数可补偿至0.98以上，电容器电抗器运行温升较以往有极大降低。除日常巡检外，补偿柜基本无需过多维护，电容器、电抗器自2022年运行至今补偿效果依旧。
