阻尼吸收电容器在电力电子系统中的核心功能与应用解析

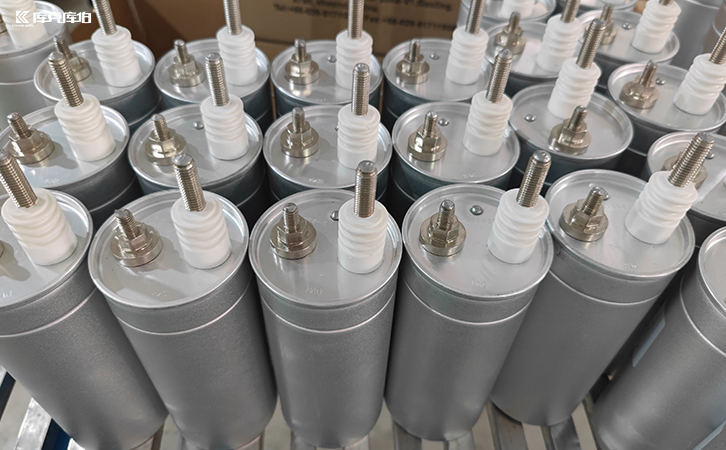

阻尼吸收电容器在电力电子系统和高压设备保护中，主要承担瞬态能量管理与系统安全保护的双重使命。作为关键的被动元件，其通过独特的介质材料和结构设计，能够有效平抑电压波动、抑制高频振荡并降低电磁干扰，从而直接决定电力电子设备的运行稳定性和使用寿命。
一、阻尼吸收电容器的核心功能解析
1.瞬态能量吸收与过电压保护
阻尼吸收电容器本质的功能是吸收电路中的瞬态高能脉冲。当电力电子器件开关动作或系统遭遇雷击时，电容器通过快速充电特性，将危险的过电压能量暂时储存起来。其特殊的介质材料能够承受高频高幅值的能量冲击，避免敏感元件承受电压应力。通过并联的阻尼电阻，储存的能量得以有序释放，形成完整的吸收回路，有效平抑电压波动。
2.高频振荡抑制与谐振控制

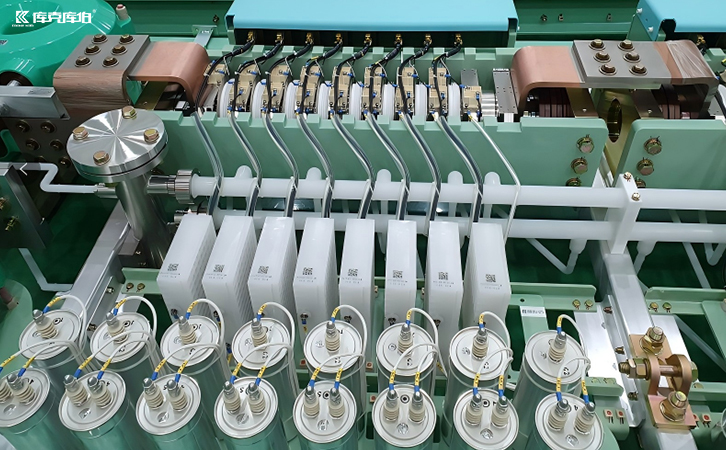

在电力电子系统中，杂散电感和寄生电容常形成有害的振荡回路。阻尼吸收电容器通过提供可控的低阻抗路径，改变系统谐振特性。其与配套电阻构成的RC网络，能够为高频振荡电流提供消耗性通路，迅速衰减振荡幅度。这种阻尼效应在变频器、逆变器等高频开关设备中尤为重要，可防止谐振过电压损坏绝缘系统。
3.动态均压与电压梯度均衡
在串联应用的功率器件中，阻尼吸收电容器起到动态均压效果。电容器为串联节点提供交流通路，平衡因器件参数差异导致的电压分配不均。这种功能对高压IGBT模块、晶闸管阀组等串联结构尤为关键，可防止个别元件承受过高电压而提前老化。
4.电磁干扰抑制
阻尼吸收电容器通过限制电压变化率，有效降低电力电子设备产生的电磁干扰。功率器件快速开关时产生的高频分量被电容器就近吸收，减少了通过线路辐射和传导的噪声能量。这种电磁干扰抑制功能有助于设备通过电磁兼容测试，同时降低对周边精密仪器的干扰风险。
二、复杂工况下的选型与应用方案
随着电力电子设备向高频化、大功率化发展，对阻尼吸收电容器及相关电能质量治理元件的性能要求不断提高。在实际应用中，需要根据系统特性精确计算吸收回路参数，确保与其他元件良好匹配。
针对复杂工业现场的需求，库克库伯结合国内工况持续优化电容器及电能质量治理方案。其提供的低压干式电容器采用全干式结构，无漏油风险；针对复杂工况开发的防爆型电容器，已通过相关老化、自愈性和破坏试验，有效降低异常工况下的运行风险。此外，其电容器产品具备多档抗谐波能力，可适配多类工业现场的电能质量治理需求。
在方案配置与实施方面，库克库伯可提供从现场电能质量检测、负载分析到方案定制、产品选型的全流程技术服务。通过结合现场检测数据与配电结构，合理配置电容器及组合治理方案，保障设备在复杂工况下的长期稳定运行。
