智能无功补偿控制器的控制面板操作主要包括电源启动检查、电网与补偿参数设置、运行模式切换以及实时数据监测，正确配置这些参数是保障配电系统无功补偿效果与设备稳定运行的基础。随着电力设备的智能化发展，控制面板的功能日益丰富，掌握规范的操作流程有助于提升电能质量治理的整体效率。

一、启动与基础状态检查

在操作前，需将智能无功补偿控制器正确接入工作电源，并确认电源开关处于开启状态。通电后，首先观察控制器的显示屏或指示灯是否正常点亮。部分设备配备有报警指示灯或蜂鸣器，启动时需确认这些状态指示模块工作正常，以排除初始硬件故障。

大多数控制器面板设有专用的设置按键或菜单选项。操作人员通常需要通过按下特定组合键或旋转选择器来进入参数设置界面。在进入该模式前，建议确认当前系统处于安全状态。

进入设置界面后，需输入当前电网的实际参数，如系统电压、电流互感器变比等。这些基础数据是控制器进行准确采样和逻辑判断的前提条件。

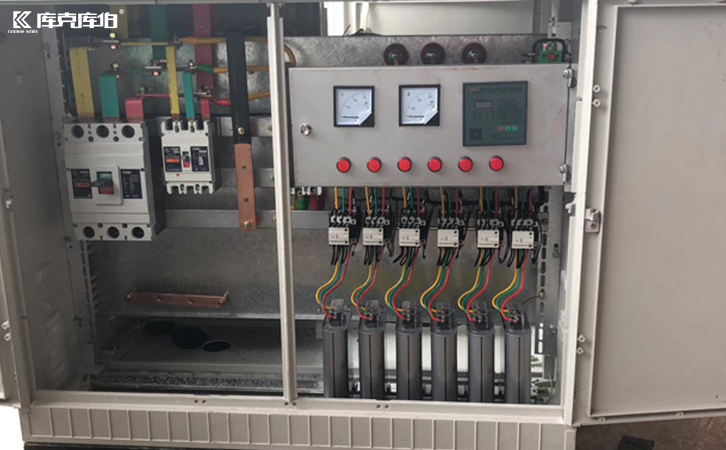

智能无功补偿控制器

根据现场配电系统的治理需求，设定目标功率因数以及接入电容器的额定容量、组数等补偿参数。对于负载特性复杂或工作周期变化较大的场景，可能还需要输入相应的负载特性参数，以便控制器优化投切策略。

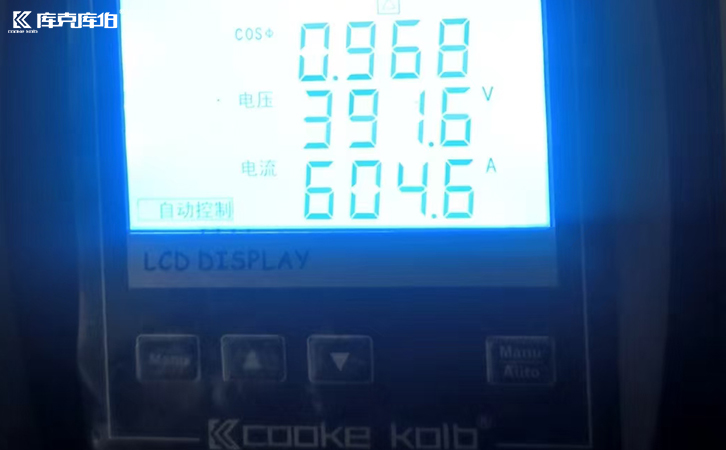

在正常运行界面，控制面板会实时显示当前的功率因数、电压、电流及谐波等关键电能质量数据。控制器通常支持手动与自动模式切换：在手动模式下，操作人员可干预电容器的投切状态；在自动模式下，设备将根据预设参数和实时电网数据自动执行无功补偿动作。

运行期间需密切关注面板上的报警信息或指示灯状态。当出现过压、欠压、谐波超限或电容器故障等异常情况时，控制器会触发警报。操作人员应根据屏幕提示的故障代码，及时排查配电系统或补偿柜内部的潜在问题。

智能无功补偿控制器

现代智能控制器通常具备通信接口，支持常见工业通信协议。通过连接上位机软件或能源管理系统，可以实现对无功补偿设备的远程数据监测、参数修改和集中控制，适用于大型厂区或多节点配电网络的数字化运维。
