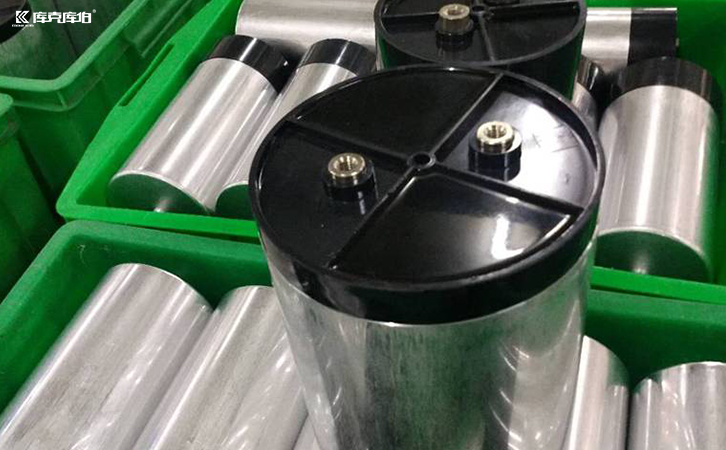

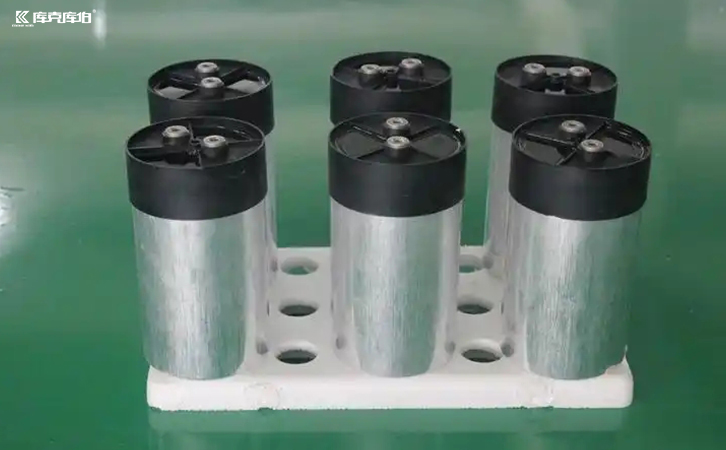

直流支撑电容器在电力电子系统中的核心作用与应用解析
直流支撑电容器在电力电子系统中主要承担能量缓冲、电压稳定、提供高频电流通路以及故障能量管理等核心作用，是保障变频器、逆变器等设备稳定运行的关键元件。
一、直流支撑电容器在系统中的关键作用
1.能量缓冲与功率平衡
在交直流变换过程中，交流侧的瞬时功率与直流侧需求往往存在差异。直流支撑电容器通过快速充放电来平衡这种功率波动。当输入功率大于输出需求时，电容器储存多余能量；当输出功率需求突增时，则及时释放电能。这种动态平衡能力保证了功率变换的连续性，能够有效应对负载突变或电网波动等复杂工况。
2.电压稳定与纹波抑制
电力电子器件的高频开关操作会在直流母线上产生脉动电压。直流支撑电容器凭借低阻抗特性，能够有效吸收高频纹波，维持母线电压平稳。良好的电压稳定性直接关系到逆变输出的波形质量，对电机驱动、新能源发电等应用至关重要。在实际应用中，电容器的容量和类型需要根据系统的开关频率和纹波要求进行精确匹配。
3.提供高频电流通路
现代电力电子装置中的快速开关器件在状态切换时会产生急剧的电流变化。直流支撑电容器为这些高频瞬态电流提供了低阻抗回路，从而有效降低开关过程中的电压尖峰和电磁干扰，保护功率器件免受应力损伤。在高频大功率应用场景中，电容器的等效串联电感参数是选型时需要重点考量的指标。
4.系统故障时的能量管理
当电网侧发生瞬时跌落或短路故障时，直流支撑电容器储存的能量可为控制系统提供紧急供电，确保保护电路正常动作。在新能源发电系统中，这一特性有助于实现故障穿越功能，维持系统短暂运行以待电网恢复。为此，电容器的耐压等级和储能容量必须根据系统的整体保护要求进行专门设计。
延伸应用：复杂场景下的电能质量综合治理
在工业制造、新能源、冶金、化工及数据中心等场景中，除了设备内部的直流支撑电容器发挥关键作用外，系统外部的配电网络同样面临挑战。变频器、整流器、充电桩等非线性负载的广泛应用，容易引发谐波干扰、功率因数偏低、三相不平衡及电压波动等问题。若治理方案未结合现场数据与负载特性，可能导致选型偏差或补偿不足。
针对上述电能质量痛点，库克库伯电气提供综合性的产品与技术服务。通过现场电能质量检测与负载分析，库克库伯可结合配电结构与治理目标，提供低压干式电容器、高压电容器、电抗器、APF有源滤波器、SVG静止无功发生器等产品。对于谐波、无功、三相不平衡等问题并存的复杂系统，支持配置组合治理方案。同时，针对老旧厂区改造，提供设备升级、扩容及线路改造等支持，助力企业提升配电系统的整体可靠性与运行效率。
