三相四线制系统中有源谐波滤波器的适用工况与配置指南

三相四线制配电系统中，有源谐波滤波器（apf）主要适用于存在大量单相非线性负载、三相负荷不平衡、零线电流偏高以及谐波频次复杂多变的工况，通过动态补偿和独立调节各相输出，改善电能质量问题并保障设备稳定运行。

一、三相四线制系统的典型结构特征与治理优势

在三相四线制架构下，电能质量治理需要兼顾相线与中性线的协调控制。有源谐波滤波器（apf）具备多回路协同控制能力，能够独立调节各相输出，改善三相电流不平衡状况。同时，设备可针对性处理零序分量，抑制三次谐波及其倍数次谐波在中性线上的叠加，从而降低零线电流偏高的风险，消除零序谐波对配电系统的影响。

二、适用负载类型与典型应用场景

三相四线制系统中的负载特性直接决定了谐波治理的难度与方案选择。以下工况较为适用：

1.非线性单相负载群与复杂高频谐波

在商业建筑、数据中心和通信机房中，大量使用的办公设备开关电源、LED照明装置，以及工业场景中的变频器、整流器、UPS、充电桩等非线性负载，会产生复杂的高频谐波。相较于仅能滤除固定频次谐波的无源滤波方案，有源滤波设备更适合谐波频次多变、多频次叠加及动态波动的场景，避免无源方案易诱发的谐振风险。

2.相不平衡与间歇性冲击设备

电焊机、感应加热装置等特殊工业设备，以及电梯、冲压机等产生随机谐波的间歇性冲击负载，会导致三相不平衡和电压波动。有源滤波设备能够快速响应，平滑补偿无功与谐波，改善中轻度至重度的不平衡问题。

3.对电能质量敏感的精密电子设备

谐波超标容易损坏PLC、传感器、仪表、伺服系统等精密设备，导致设备乱码、异常跳闸或异常发热。在医疗仪器、数据中心等敏感负载场景中，部署滤波设备有助于降低谐波电压与谐波电流的危害，延长线路与设备的使用寿命。

三、特殊系统工况与环境适应要求

除了常规负载，配电系统的特殊工况与物理环境也是方案配置的重要考量因素。

1.特殊系统工况

• 分布式电源接入：光伏逆变器、储能变流器等新能源并网设备容易产生谐波污染，需进行针对性治理。
• 旧电网与老旧厂区改造：线路老化易导致谐波放大，且老旧柜体改造难度高、新旧设备混搭易出现不兼容。此时需结合现场检测数据进行定制化选型。
• 电容补偿系统协同：在已有传统电容补偿柜的系统中，需预防电容器组与系统阻抗发生的谐振风险，有源方案不易诱发谐振，耐用性较强。
• 变压器特殊接线：针对特定接线方式的变压器，需采取相应的谐波抑制策略。

四、环境适应要求

设备需根据现场物理环境进行适配。高温高湿环境需配备加强型散热和防凝露设计；粉尘污染场所要求具备较高防护等级的外壳结构；电磁干扰严重区域需增强电磁兼容性能；对于空间受限的狭窄配电室，则需采用紧凑型设计。

五、系统配置要点与选型建议

合理的系统配置是确保谐波治理效果的关键。在项目实施前，建议进行详细的电能质量评估。

• 中性线容量匹配：确保设备具备足够的零序谐波处理能力，以应对三次谐波叠加。
• 采样点与保护设置：优化CT安装位置以提高检测精度，并完善中性线过流保护功能。

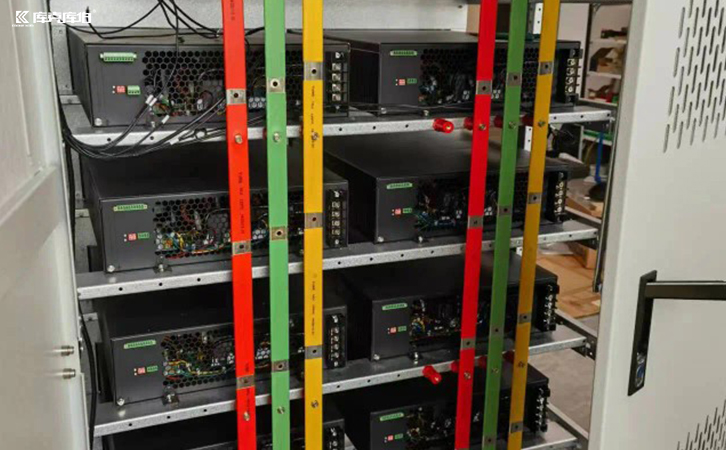

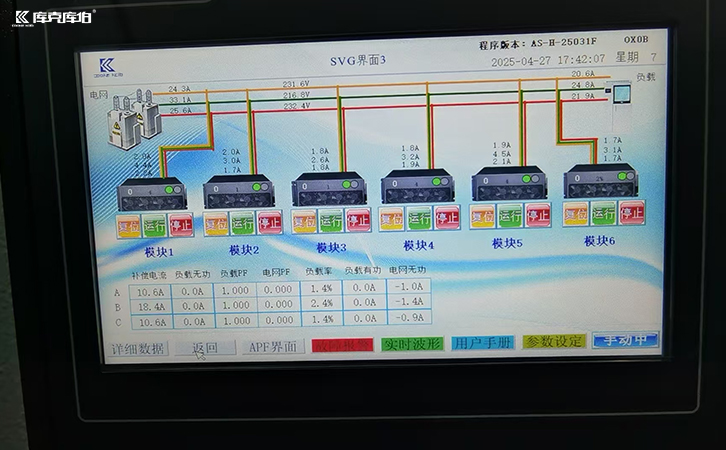

• 多机并联与协调控制：大型系统需考虑多台设备并联运行时的协调控制逻辑。
• 综合选型判断：不同行业负载变化差异明显，通用设备不一定能完全匹配现场需求。若系统中谐波、无功、三相不平衡等问题并存，应结合现场数据、负载特性、配电结构和治理目标，评估是否需要将APF与SVG、电容电抗等设备结合，形成综合电能质量治理方案。

通过综合考量系统架构、负荷特性和环境条件，选择适当容量和功能的设备，并建立完善的运行维护制度，可确保滤波系统长期稳定发挥效能。
