有源电力滤波器APF如何科学选型？关键参数与选型指南
有源电力滤波器apf的科学选型需以现场实测谐波数据为基础，结合负载特性与系统电压，匹配相应的补偿电流与功能模块，并预留合理的容量裕度。在电能质量治理领域，设备的合理配置直接决定了谐波治理效果与整体投资回报率。随着变频器、中频炉、UPS及充电桩等电力电子设备的广泛应用，产生复杂高频谐波的工况日益增多，科学选型显得尤为重要。
一、明确基础参数与现场工况
1.谐波电流与电能质量测量
选型的基础步骤是获取准确的现场数据。建议使用专业电能质量分析仪进行连续监测，通常需记录至少72小时的运行数据。在此过程中，需重点记录各次谐波电流的有效值，特别是3次、5次、7次和11次等特征谐波，并计算总谐波电流畸变率（THDi）以明确实际需补偿量。由于APF主要治理谐波电流，同时可同步抑制谐波电压，准确的电流测量是设备匹配的前提。
2.负载特性与工况分析
不同负载产生的谐波特性差异显著。需区分稳态型负载（如常规UPS）与冲击型负载（如轧机、电焊机），并确定最大谐波电流发生的具体时段。对于谐波频次多变、多频次叠加且动态波动的场景，有源电力滤波器apf能够有效应对，而无源滤波方案则容易失效甚至诱发谐振。此外，还需评估负载未来的扩容可能性，为后续选型提供前瞻性依据。
二、核心选型参数与指标匹配
1.电压等级与补偿电流选择
根据现场配电系统确定设备的电压等级与补偿电流是核心环节。目前主流产品可覆盖400V、450V-480V、540V-690V以及720V-850V等多种低压配电电压等级，并提供10A至150A等不同补偿电流等级。在沟通选型时，应先确认系统电压、接线方式和实测谐波电流，再匹配相应规格。实际选型必须结合现场THDi、主要谐波次数和治理目标综合确定。
2.响应速度与治理功能需求
有源治理设备具备无级快速调节的优势，适合负载变化较快的场景。针对三相不平衡问题，应选择具备负序补偿功能及三相独立控制架构的型号，必要时增加零序补偿能力。同时，设备的响应时间和开关频率直接影响对复杂高频谐波的滤除效果，需根据现场精密设备（如PLC、伺服系统）的抗干扰要求进行匹配。
三、方案配置与容量规划
1.模块化设计与容量裕度
为兼顾当前需求与未来发展，优先选择具备模块化设计的现代设备。这种设计不仅支持灵活扩容，还能实现智能调控。在容量规划上，建议在计算出的需补偿量基础上，保留20%至30%的容量裕度。若现场同时存在谐波、无功不足和三相不平衡等复杂问题，可考虑采用组合治理方案，如动态无功补偿与谐波治理相结合，以实现综合电能质量优化。

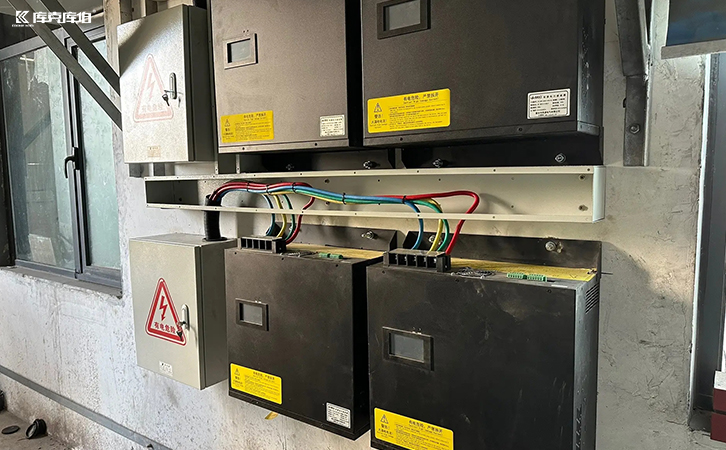

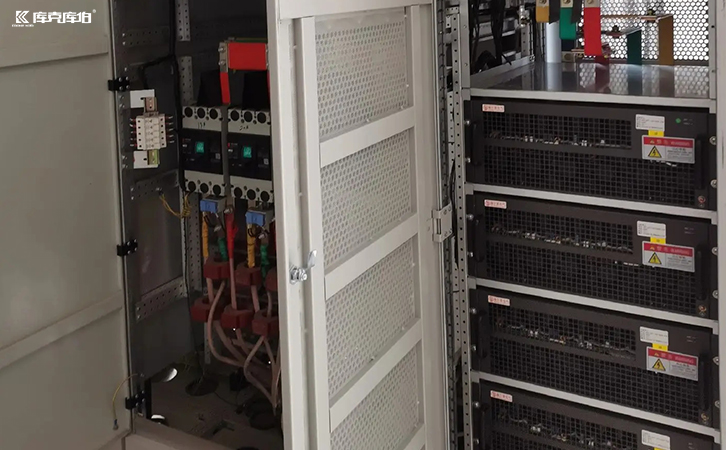

2.安装方式与系统兼容性
设备的物理形态与系统兼容性同样影响最终选型。根据现场空间与配电柜条件，可选择壁挂式或机架式安装。对于老旧厂区改造或既有系统升级项目，需关注产品的兼容性，确保其能够顺利对接多类老旧柜体与配电系统。此外，具备远程监控、通信和多重保护功能的设备，有助于实现运行状态查看与数据上传，提升后期运维效率。
