系统电压波动对无功补偿设备的影响及应对策略
系统电压波动会直接影响无功补偿设备的充放电状态、控制精度和负荷分配，进而降低电能质量治理效果；通过合理的设备选型与精确的系统配置，可有效缓解电压波动带来的负面影响，保障电力系统的稳定运行。在负荷变化频繁、负载类型复杂的工业环境中，了解电压波动的成因及其对治理设备的作用机制，是优化电能质量方案的前提。
一、电压波动的主要来源与特性
电网中的电压波动通常由多种因素交织引起，其特性决定了治理设备的运行环境。
1.负载突变与设备启停
当工业大功率设备启停或负荷发生突变时，电流需求的急剧变化会导致电网电压出现明显波动。此外，电容器、变压器、发电机等电气设备的频繁投运与断开，也会直接冲击电网的电压水平。
2.系统故障与供电能力限制
短路、接地故障或设备异常等系统故障，会引起短时的电压剧烈波动甚至电压暂降。同时，若局部电网本身的供电能力不足或存在稳定性缺陷，电压波动的幅度和频率往往会更加严重。
二、电压波动对无功补偿设备的具体影响

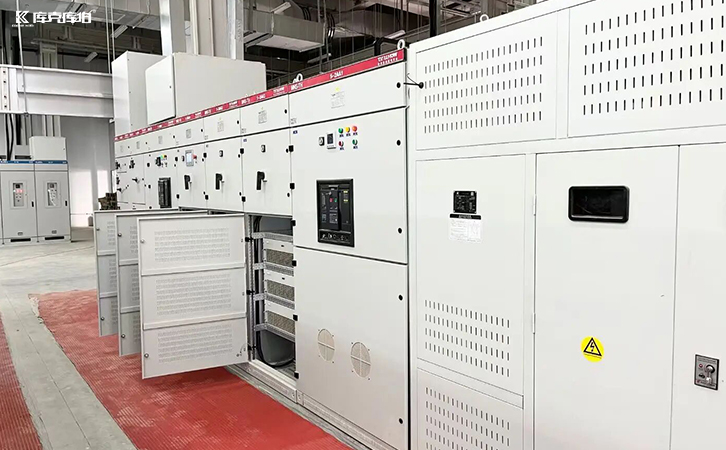

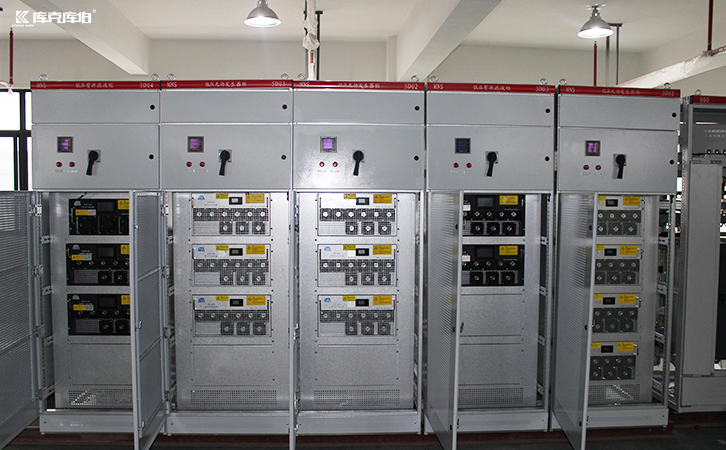

作为调节和补偿电力系统无功功率的核心装置，常见的无功补偿设备（如电力电容器、静止无功发生器等）在电压波动环境下的工作状态会受到显著影响。
1.对电力电容器投切与运行状态的影响
电力电容器基于电网电压进行充放电，其补偿效果与系统电压密切相关。当电压频繁波动时，电容器的充放电状态会受到干扰。在复杂工况下，电压波动还可能伴随谐波放大，增加电容器鼓包、漏液或损坏的风险。采用全干式结构且具备较高抗谐波能力（如抗谐波能力覆盖10%至200%）的电容器，或配置晶闸管过零投切开关以消除投切涌流，能够有效提升设备在波动环境下的运行寿命与安全性。
2.对静止无功发生器（SVG）响应与控制精度的影响
SVG作为一种动态无功补偿装置，具备响应速度快的优势，常用于动态无功补偿和三相不平衡改善。然而，在电压波动较大或频繁变化的场景中，SVG需要不断快速调节无功功率以维持电压稳定。过度的电压波动可能导致SVG频繁动作，增加控制系统的调节负担，甚至在极端情况下影响其控制精度和整体稳定性。
3.对多组电容器并联运行的负荷分配影响
当电力系统采用多个电容器组进行并联补偿时，系统电压的波动会导致各组电容器两端的实际电压产生差异。这种差异会引起不同电容器组之间的无功负荷分配不均匀，导致部分电容器过载运行，加速设备老化。
三、应对电压波动的设备选型与综合治理方案
针对电压波动带来的挑战，单一的补偿手段往往难以满足复杂工业现场的需求，需要结合现场系统电压、负载波动和治理目标进行综合配置。
对于相对稳定的基础无功补偿需求，可选用低压干式电容器或防爆电容器配合电抗器使用，防爆设计能够降低异常工况下的运行风险。对于需要快速响应电压波动的场景，SVG是理想的动态补偿选择。若现场同时存在谐波、无功、功率因数偏低和三相不平衡等多类电能质量问题，则可采用APF（有源电力滤波器）、SVG与电容电抗的组合治理方案。通过APF治理谐波、SVG进行动态无功补偿、电容电抗提供基础补偿，多设备协同工作，能够全面提升系统应对电压波动的能力，降低线路损耗并改善整体电能质量。
