谐波治理装置通常安装在哪些位置？安装位置选择指南

返回列表来源：发布日期：2023-10-31 16:26:00【大中小】

谐波治理装置通常安装在产生谐波的非线性负载附近、配电系统的母线侧或关键敏感设备的前端，具体安装位置需要根据现场电能质量检测结果和配电网络结构来综合确定。合理的安装布局不仅有助于提升滤波效果，还能延长电气设备的使用寿命。

一、谐波治理装置的主要安装位置

在实际的配电系统中，选择合适的安装节点是确保设备发挥预期作用的前提。以下是几种常见的安装场景：

在电力系统中，变频器、整流器等非线性负载是主要的谐波源。将「谐波治理装置」安装在靠近这些电力设备的位置，可以在谐波注入主电网前进行就地抑制。这种就近治理的方式能够有效降低谐波电流对变压器、电缆等上游设备造成的附加损耗和温升，从而保护电力设备的稳定运行。

在工业制造环境中，大量电机和自动化设备同时运行，容易产生复杂的谐波干扰。如果现场同时存在谐波超标和功率因数波动问题，通常建议将设备安装在车间配电房的低压母线侧。在此位置进行集中的「谐波治理」，不仅可以减少对精密生产设备的干扰，还能改善整体电网环境，有助于维持生产线的连续性和产品质量的稳定性。

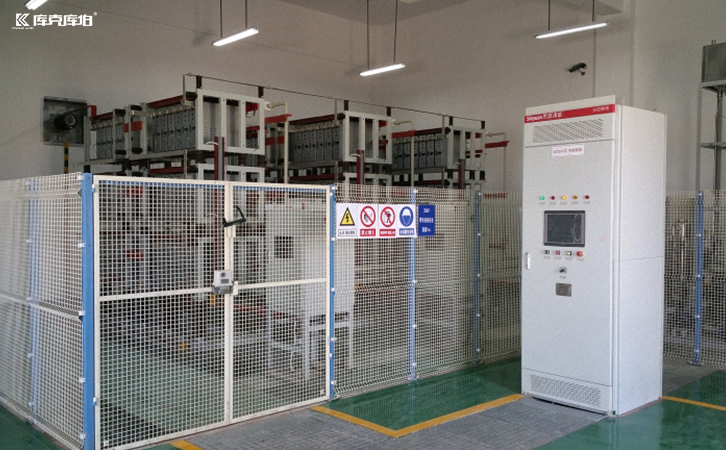

谐波治理装置

在大型商业综合体、数据中心或住宅小区中，大量的LED照明、电梯和中央空调系统会产生特定频次的谐波，导致设备能效下降或照明设施寿命缩短。针对这类场景，设备通常安装在楼宇的总配电室或各楼层的分配电箱内，以净化局部电网环境，降低系统谐振风险。

确定安装位置时，还需考虑设备类型与系统整体需求的匹配度。例如，有源滤波器（APF）主要用于滤除动态变化的复杂谐波，而静止无功发生器（SVG）则侧重于处理无功功率波动。当现场既需要治理谐波又需要补偿动态无功时，可将APF与SVG组合使用，或安装在同一配电节点以实现综合电能质量优化。

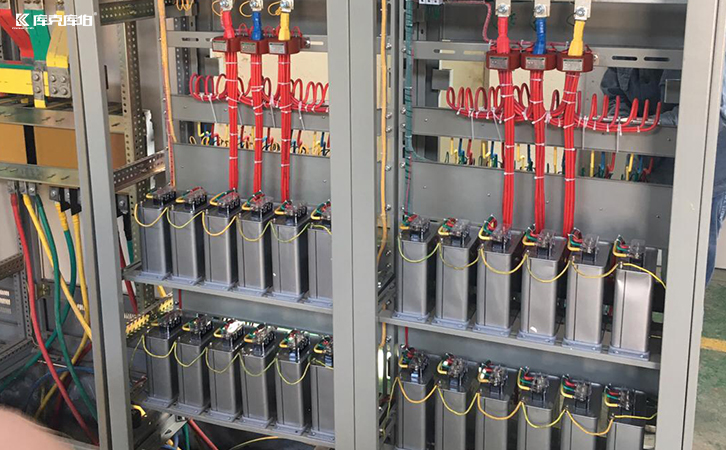

谐波治理装置

在老旧厂区改造或既有配电系统升级项目中，安装环境往往较为复杂。专业的服务商如库克库伯，会结合项目预算、设备配置和现场工况，提供定制化的产品选型与安装指导。通过科学的现场勘测与方案规划，确保设备在合适的节点发挥应有的技术优势。

综上所述，设备的安装节点并非一成不变，而是需要依据具体的负载特性、谐波频谱分布以及配电系统拓扑进行针对性设计。通过科学的选址与合理的方案配置，「谐波治理装置」能够有效改善电网环境，降低设备故障率，为企业的安全生产和节能降耗提供可靠的技术支持。
