谐波失真率与谐波畸变率的区别及电网谐波治理方案
谐波失真率是描述电信号偏离理想正弦波的定性概念，而谐波畸变率（THD）则是衡量这种波形变形程度的具体量化指标，两者本质上是现象描述与数据量化的关系。在工厂配电室或商场机房等场景中，理清这两个概念的区别与联系，是企业精准排查电能质量隐患、制定有效谐波治理方案的第一步。
一、谐波失真率与谐波畸变率的核心区别
要有效解决电网谐波问题，首先需要准确理解这两个专业术语的实际含义。
1.谐波畸变率（THD）：衡量波形变形的量化标尺
理想的电网电压或电流呈现规律且稳定的正弦波。当变频器、电焊机、LED屏等非线性负载接入电网后，会打破这种规律，导致波形发生扭曲，这种现象即为谐波畸变。谐波畸变率（THD）就是用来精确衡量波形变形程度的具体数值。

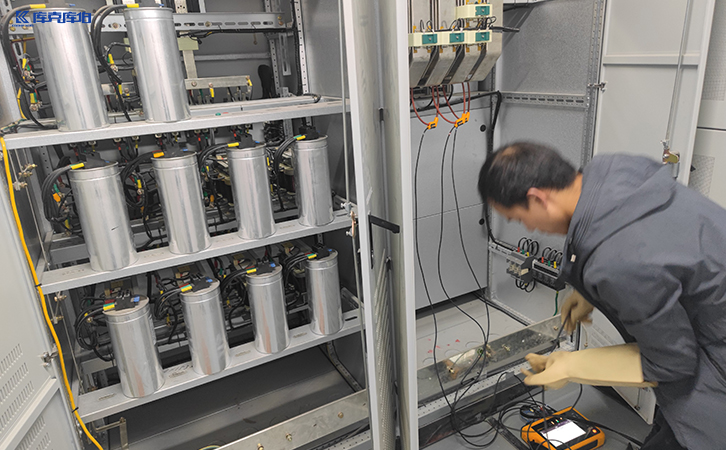

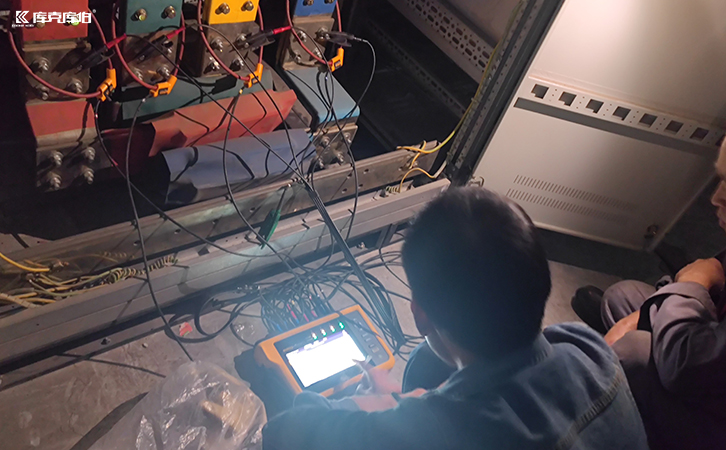

在实际检测中，谐波畸变率主要分为电压谐波畸变率（THDu）和电流谐波畸变率（THDi）。THDu反映电网电压波形的变形程度，THDi则体现电流波形的异常情况。这两项数据均可通过专业检测仪器直接读取，是判断电网谐波是否超标、评估电能质量的核心依据。
2.谐波失真率：描述信号偏离的定性概念
相较于谐波畸变率的精确量化，谐波失真率更偏向于一种定性描述。它是一个统称，用于概括因谐波存在导致电信号偏离理想正弦波的整体现象。只要电网中存在谐波并造成波形不再光滑，就可以判定为存在谐波失真。而谐波失真程度的大小，正是通过谐波畸变率的具体数值来进行量化衡量的。
3.厘清两者关系对电能质量治理的意义
分清谐波失真与谐波畸变率的关系，不仅能避免技术沟通中的误解，更能帮助企业通过看数据、找根源、定方案来精准排查谐波隐患。谐波问题虽然无法通过肉眼直接观测，但长期超标会击穿设备绝缘、干扰电路板正常工作，导致设备频繁损坏，甚至引发供电部门的力调电费罚款。
在明确谐波畸变率等核心数据后，企业可以针对性地配置电能质量治理设备。针对谐波超标问题，通常采用有源滤波器（APF）进行谐波治理，滤除系统电流杂波；若同时存在功率因数不达标或动态无功波动，则需搭配静止无功发生器（SVG）进行动态无功补偿。对于谐波、无功和三相不平衡问题并存的复杂工况，可结合现场系统电压、主要谐波次数及负载波动情况，采用APF与SVG或电容电抗组合的综合治理方案。
通过准确读取谐波畸变率数据并科学配置治理设备，企业能够有效改善电能质量，保障配电系统长期稳定运行，从而降低设备损耗与违规罚款风险。
