谐波失真率（THD）达到峰值会对电力系统造成哪些危害及治理方案
谐波失真率（THD）达到峰值会导致电力设备过热、绝缘加速老化、无功补偿装置损坏以及精密控制设备误动作，严重威胁整个配电系统的安全与稳定运行，必须通过专业的电能质量治理设备进行干预。
一、谐波与总谐波失真率的基本概念
在理想的电力系统中，电压和电流呈现完美的正弦波。然而，现代电网中广泛使用的变频器、中频炉、整流器、UPS电源、充电桩及光伏逆变器等非线性负载，会将平滑的正弦波扭曲并切割，产生大量频率为基波频率整数倍的杂波，即谐波。总谐波失真率（THD）是衡量这种波形扭曲程度的核心量化指标。当THD骤然升高至峰值时，意味着电力系统正面临严重的电能质量危机。
二、谐波失真率达到峰值的具体危害
1.变压器与电缆的过热与绝缘老化
谐波电流在导体中流动时，会引发显著的集肤效应和邻近效应，导致电流集中于导体表面，有效电阻增大。同时，高频谐波在变压器铁芯中会产生额外的铁损。电阻增大与损耗增加叠加，会使变压器和电缆温度急剧上升。这不仅会加速绝缘材料老化、缩短设备使用寿命，在极端情况下还可能引发绝缘击穿甚至火灾。
2.旋转电机的效率下降与机械损伤
当谐波电流流入发电机或电动机时，会产生反向旋转磁场并形成制动转矩，直接降低电机运行效率。此外，谐波还会引起绕组过热和异常的机械振动。对于发电机而言，谐波负载产生的额外热量可能超出冷却系统的散热能力，进而导致转子受损。
3.电容器与无功补偿装置的谐振与损坏

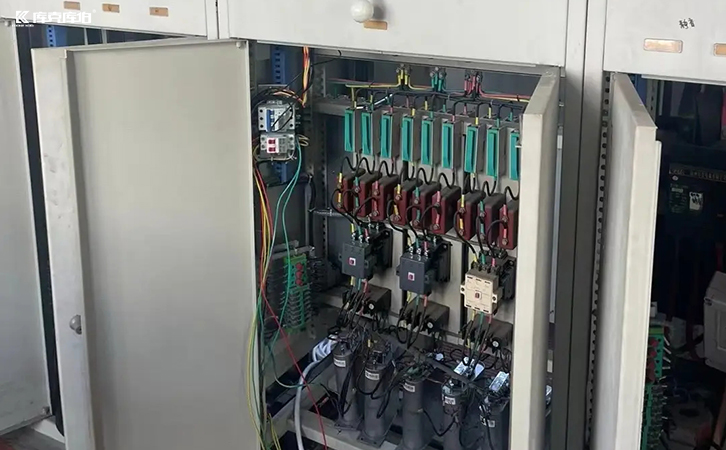

电容器对高频谐波的阻抗极小，容易吸收大量谐波电流而导致严重过流。更危险的是，电容器可能与系统电感形成并联谐振，将谐波电流放大数倍甚至数十倍。这种现象极易造成电容器熔丝熔断、外壳鼓包甚至爆炸，导致无功补偿柜瘫痪。针对此类复杂工况，采用具备抗谐波能力的防爆型电容器或调整补偿策略，可有效降低异常运行风险。
4.精密控制设备的误动作与损坏
谐波电压的危害范围广泛，会干扰PLC、传感器、仪表、伺服系统及断路器等精密设备的正常运行。在谐波峰值状态下，现场常出现设备乱码、异常跳闸、异常发热及线路老化加速等故障，严重影响生产连续性。
三、谐波失真率峰值的科学治理方案
1.有源与无源滤波方案的合理选择
传统的无源滤波或电抗器方案仅能滤除固定频次的谐波，在轻度谐波场景下可勉强达标。但在谐波频次多变、多频次叠加且负载动态波动的场景中，无源方案容易诱发谐振并导致滤波失效。此时，更推荐部署APF有源滤波器。APF能够动态跟踪并治理谐波电流，同步抑制谐波电压，有效解决复杂高频谐波问题。
电能质量综合治理策略

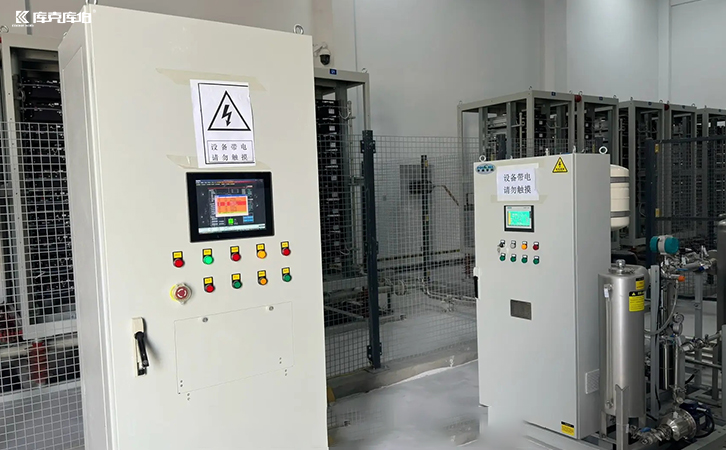

工业制造、新能源、数据中心等场景的配电系统往往同时存在谐波、无功不足、功率因数波动和三相不平衡等多种问题。单一设备难以应对所有工况，需要结合现场数据进行综合配置。例如，以谐波问题为主时重点配置APF；无功波动大时优先采用响应速度快、不易谐振的SVG进行动态无功补偿；对于基础无功补偿，则可选用全干式结构的低压电容器。
在方案设计上，库克库伯等电能质量治理品牌主张根据现场系统电压、主要谐波次数及负载波动情况，提供APF、SVG与电容电抗的组合治理方案。通过定制化的产品与兼容性设计，不仅能适配老旧厂区改造与既有系统升级，还能保障电力设备在复杂工况下的长期稳定运行。认识到谐波失真率峰值的危害并采取科学的监测与治理措施，是保障现代电力系统安全、经济运行的必由之路。
