四象限控制器一般加在光伏电站的什么位置

返回列表来源：发布日期：2025-12-08 15:44:38【大中小】

随着全球对可再生能源需求的不断增长，光伏电站作为一种重要的绿色能源形式，得到了广泛的应用。为了优化光伏电站的能效并确保其稳定运行，四象限控制器（4q控制器）被广泛引入。那么，四象限控制器通常安装在哪些位置？

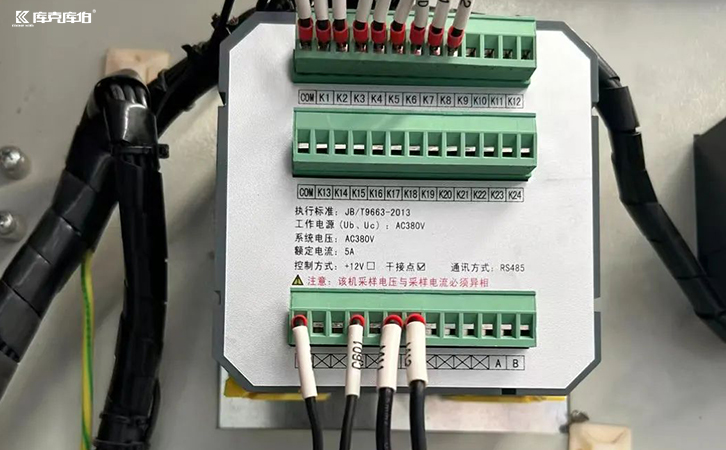

四象限控制器

一、四象限控制器的基本原理

在光伏电站中，四象限控制器可以调节有功功率和无功功率，确保光伏发电系统在不同负载条件下都能高效、稳定地运行。四象限控制器的基本功能是：

1、第一象限：提供有功功率输出和无功功率输出；

2、第二象限：提供有功功率输出和无功功率吸收；

3、第三象限：提供有功功率吸收和无功功率吸收；

4、第四象限：提供有功功率吸收和无功功率输出。

二、四象限控制器在光伏电站中的应用位置

1、光伏逆变器和电网之间

功能作用：四象限控制器能调节逆变器的功率输出，优化电网的功率因数，减少无功功率损失。

优势：使得光伏电站能够实现动态的无功功率调节，避免由于电网的功率不平衡而引起的电力系统故障。

2、光伏系统的总控制中心

功能作用：集中控制光伏电站的功率因数和电能质量，实时调整电力输出，确保系统的稳定运行。

优势：提供全局调节能力，提升系统运行的灵活性和稳定性。

3、电力变配电系统

功能作用：调节变配电系统中的电压和无功功率输出，确保电网与光伏电站之间的电压平衡。

优势：有效避免过压、欠压等电力问题，保证电网的电能质量。

四象限控制器

四象限控制器在光伏电站中的应用，主要集中在逆变器与电网之间、总控制中心以及变配电系统等关键位置。通过这一关键设备的调节，光伏电站能够优化功率输出，改善电能质量，提高系统的稳定性和灵活性。
