三相四线制APF有源电力滤波器技术原理与应用场景解析
三相四线制apf有源电力滤波器是解决现代配电系统中复杂谐波与零序电流问题的核心设备，能够通过动态补偿有效提升电能质量并保障用电安全。与主要处理无功功率的SVG设备不同，APF设备专注于治理谐波和滤除系统电流杂波。由于长期谐波超标会击穿设备绝缘、干扰电路板正常工作并导致设备频繁损坏，采用有源滤波技术应对频次复杂、动态变化的谐波已成为工业与商业配电的必然选择。
一、三相四线制APF的核心技术优势
1.四桥臂拓扑与零序谐波治理
传统的三相三线设备无法有效处理零序谐波，而三相四线制apf有源电力滤波器采用了特殊的四桥臂变流器结构。其第四桥臂专门用于处理零线电流，能够同时补偿三相谐波和零序分量。这种拓扑设计比三桥臂增加了开关器件，配合独特的直流侧电容分压技术，可确保各桥臂电压均衡。通过增加中性线连接，该设备能有效消除3次及3的倍数次谐波，零序补偿能力可达相线补偿的120%，治理后中性线电流通常可降低70%以上，非常适合LED照明、UPS等产生大量零序谐波的负载场景。
2.智能控制算法与快速响应
在控制策略方面，设备采用基于瞬时无功理论的改进型ip-iq算法，并结合FFT快速谐波检测技术，将响应时间缩短至5ms以内。自适应模糊PID控制策略能够动态调整补偿参数，在负载发生突变时依然保持95%以上的补偿精度。此外，内置的谐振抑制算法可有效预防由系统阻抗引发的谐波放大问题，确保电网运行的稳定性。
二、模块化设计与多重安全防护
1.灵活的模块化扩容方案

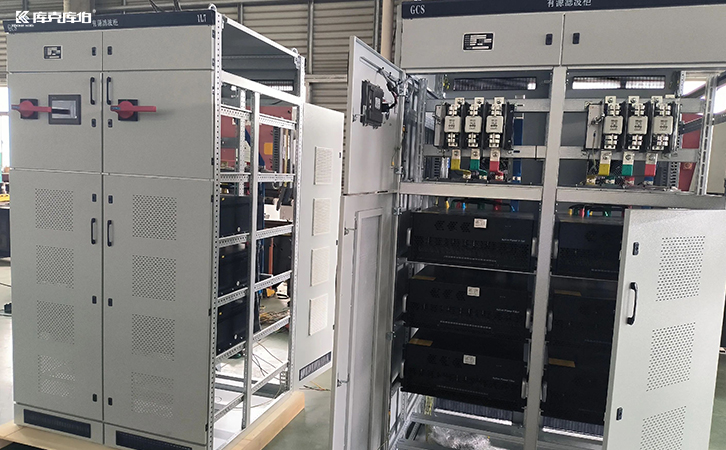

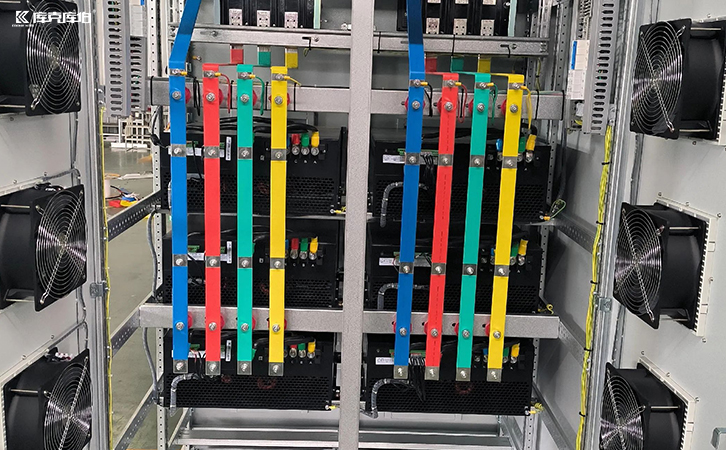

为适应不同规模的配电需求，功率单元采用抽屉式模块设计，单个模块容量覆盖25A至100A。系统支持N+1冗余并联运行，并通过CAN总线实现模块间的均流控制，最大可扩展至1200A。这种模块化设计不仅方便了后期的容量扩展，还显著提高了系统的整体可靠性，单个模块出现故障时不会影响整体设备的正常运行。
2.完善的多重保护机制
设备配置了三级安全防护体系，其中IGBT过流保护响应时间小于2μs，直流母线过压保护阈值可根据实际需求调节，散热系统则采用双风机冗余设计。独特的漏电流监测功能能够实时检测绝缘劣化情况，预防潜在的触电事故。相关保护电路均通过了SIL2安全认证，为设备长期稳定运行提供保障。
三、典型应用场景与未来发展趋势
1.多行业场景的电能质量优化
三相四线制apf有源电力滤波器在多个对电能质量要求严苛的行业中发挥着重要作用。在医疗建筑中治理医疗设备谐波时，可使电压总谐波畸变率（THDv）控制在3%以内；在数据中心场景下，能有效消除UPS产生的6k±1次特征谐波；在商业综合体中，可将中性线电流严格控制在相电流的15%以内。此外，与光伏逆变器配合使用时，该设备还能有效抑制并网点的谐波注入。
选型建议与技术演进
随着碳化硅（SiC）等新型功率器件的应用，新一代产品的开关损耗可大幅降低，设备体积也得到显著优化。在进行设备选型时，建议用户重点关注零序补偿比、模块扩展性以及智能运维功能，以确保设备能够适应未来更加复杂的配电环境，实现电能质量的高效治理。
