SVG无功补偿装置切换控制模式的条件与参数调整解析

返回列表来源：发布日期：2023-11-07 16:36:19【大中小】

svg无功补偿装置切换无功控制模式的主要条件包括系统功率因数需求变化、电压出现异常波动以及系统负载发生显著改变，合理切换模式并调整相关参数有助于维持配电系统的电压稳定与功率因数达标。在工业制造、新能源等存在较多非线性负载的场景中，了解这些切换条件对于优化电能质量治理方案具有重要意义。

一、SVG无功补偿装置常见的无功控制模式

在探讨切换条件前，需要先了解svg无功补偿装置通常采用的几种控制模式。设备可根据电力系统的实际需求，灵活选择以下模式：

在实际运行中，配电系统的工况是动态变化的。通常在以下三种情况下，需要对控制模式进行切换：

当系统的功率因数考核需求或实际运行需求发生改变时，需要调整控制模式。例如，当系统无功不足导致功率因数偏低时，可切换至无功容性控制模式以提供容性无功；若系统存在过补偿或需要调节电压时，则可切换至无功感性控制模式。

当电网电压变化幅度较大或存在越限异常时，需根据实际情况切换模式。比如，在光伏反向发电或轻载导致电压过高时，采用无功感性控制模式有助于吸收多余无功，将电压控制在合理范围内；而在电压偏低时，则可能需要容性支撑。

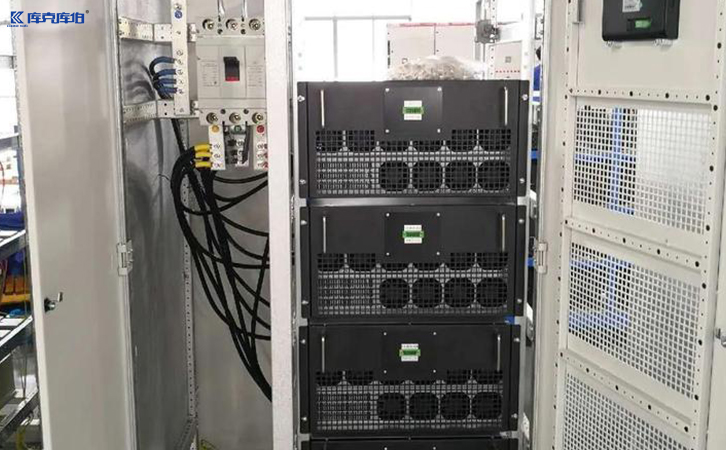

svg无功补偿装置

对于存在冲击负载或变频负载的厂区，系统负载变化较大且无功波动速度快。当负载大幅增加时，可能需要容性模式提供足够的无功支撑；当负载急剧减少时，则可能需要感性模式来调节电压稳定。相比传统电容柜存在10至15秒的响应延时，SVG支持毫秒级响应与连续无级调节，能更好地适配这类动态波动场景。

在完成svg无功补偿装置的模式切换后，为了达到理想的控制效果，还需要对相应的运行参数进行精细化调整。

在无功容性控制模式下，主要调整目标功率因数、调节增益和滞后角。目标功率因数决定了所需的容性无功输出量，调节增益用于根据误差信号优化响应，滞后角则用于调整无功功率与电压的相位差。在无功感性控制模式下，核心参数变为目标电压、调节增益和滞后角，通过设定目标电压来决定感性无功的输出量。

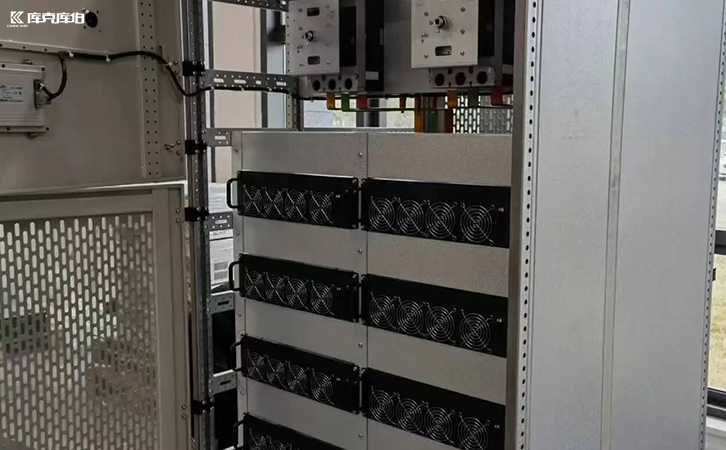

svg无功补偿装置

当采用混合无功控制模式时，需要综合评估功率因数和电压的双重指标，对容性和感性参数进行协同调整。具体的参数设定需结合配电系统的实际运行数据、负载特性以及供电部门的考核要求来确定，以避免过补、欠补或引发系统谐振。
