SVG无功补偿柜成套装置选型指南：核心功能与关键考量因素

返回列表来源：发布日期：2026-01-07 15:11:09【大中小】

选择SVG无功补偿柜成套装置，核心在于精准匹配电网特性与负荷需求，重点关注设备的毫秒级动态响应能力、连续无级调节范围以及是否满足功率因数考核标准，并根据现场谐波情况决定是否搭配其他治理设备。在工业生产中，SVG（静止无功补偿装置）作为高效的无功功率补偿设备，能够有效提高电能质量、优化电力负荷并保障系统稳定运行。

一、SVG无功补偿柜的核心功能与作用

SVG无功补偿柜的核心任务是实时调节电力系统中的无功功率。通过动态补偿降低无功功率的波动，该装置能够确保电力系统的稳定性。与传统电容柜相比，传统设备多采用分级投切方式，存在10至15秒的响应延时；而SVG支持连续无级调节，具备毫秒级响应速度，可使电压与功率因数波动大幅降低，特别适用于冲击负载和变频负载等动态无功变化极快的场景。此外，在正常工况下，SVG能将功率因数稳定在考核标准内，有效降低力调电费罚款风险。

二、选择SVG无功补偿柜的关键考量因素

1. 评估电网特性与负荷需求

选型时首先需要分析电力系统的特性，包括电网的电压等级、负荷类型以及负荷波动的具体情况。对于大功率负荷或变化频繁的工况，必须确保所选SVG无功补偿柜的容量与性能能够满足瞬时变化的补偿需求，避免因响应滞后导致系统失稳。

2. 明确功率因数要求与经济效益

功率因数越低，系统对无功补偿的需求越高。通常当功率因数低于0.9或存在明显波动时，应考虑配置SVG无功补偿装置。合理的选型不仅能避免因功率因数不达标而产生的罚款，还能通过降低变压器与线路损耗带来经济效益。在合理的运行工况下，企业通常可在1至2年内通过节省的电费与罚款收回设备投资成本。

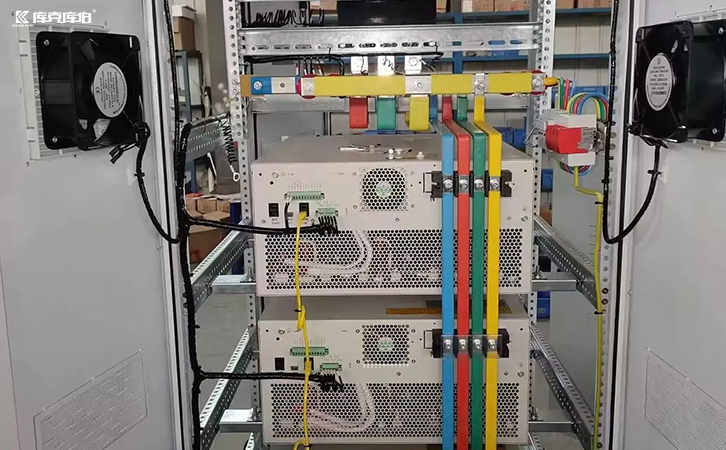

svg无功补偿柜

3. 考量谐波治理需求

现代工业自动化程度的提高使得谐波污染问题日益凸显。需要明确的是，SVG主要用于处理无功功率和提升功率因数，而APF（有源滤波器）则侧重于治理谐波和滤除系统电流杂波。如果现场仅存在功率因数波动或设备跳闸问题，选用SVG即可；若同时面临谐波超标与功率因数不达标的双重挑战，则建议将SVG与APF搭配安装，以实现全面的电能质量治理。

4. 关注动态响应能力与调节范围

SVG的动态响应能力直接决定了其补偿效果。快速的响应机制可以确保电力系统在负荷发生剧烈变化时，依然维持电网的稳定运行。因此，在选型过程中应重点考察设备的调节范围与响应速度，确保其能够无缝适应快速变化的负荷需求。

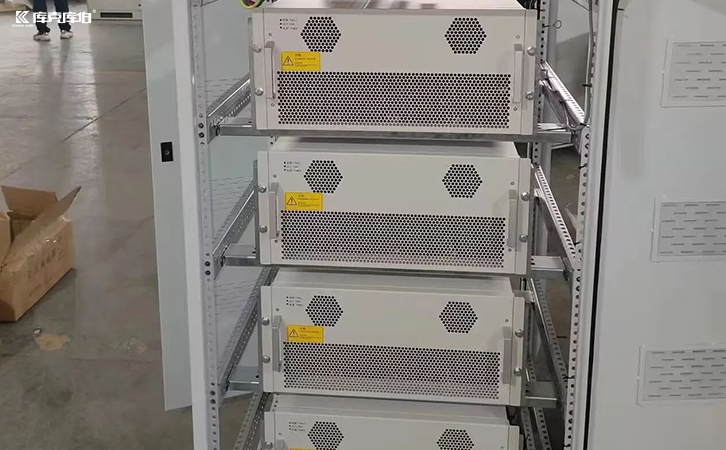

无功补偿成套装置

综合选型建议

SVG无功补偿柜成套装置的选择直接关系到电力系统的稳定性与企业的经济效益。在实际选型过程中，务必全面评估电网特性、负荷要求、功率因数现状、谐波治理能力以及设备的响应速度与可靠性。通过科学配置，企业不仅能有效规避电能质量隐患与违规罚款风险，还能实现电力系统的长期高效运行。
