SVG静止无功发生器的核心控制目标与应用场景解析
svg静止无功发生器的核心控制目标是通过快速、动态地调节无功功率，实现电网接入点无功功率的就地平衡与电压稳定，进而提升系统功率因数并改善整体电能质量。作为柔性交流输电与低压配电系统中的重要设备，它能够根据电网实时状态灵活切换控制策略，以满足不同场景下的电能治理需求。
一、svg静止无功发生器的三大核心控制目标
1.无功功率直接控制（Q控制）
该模式的目标是使设备发出或吸收指定的无功功率。在已知负载无功需求且需要恒定补偿的场合，这种控制方式尤为适用。例如，为特定的感性负载提供固定的容性无功，将系统的功率因数补偿至预定标准，从而有效减少线路中的无功流动，降低电网损耗。
2.电压恒定控制（V控制）
此模式旨在将设备接入点的母线电压稳定在设定的参考值。在长距离输电线路末端或负荷波动剧烈的变电站，电压容易出现大幅波动。设备通过实时监测母线电压，动态吸收或发出无功功率。当电压偏低时，发出容性无功以抬升电压；当电压偏高时，吸收感性无功以抑制电压，对维持电网电压稳定性具有重要作用。
3.功率因数控制（PF控制）
该控制目标是将系统整体的功率因数补偿至设定的目标值。这种模式主要应用于电力用户侧，如工业厂矿、商业综合体的配电系统中。通过维持高功率因数，不仅可以提高配电变压器的带载能力，还能有效避免因功率因数不达标而产生的力调电费罚款。
二、实现控制目标的技术手段与应用优势
1.瞬时无功理论与PWM调制技术
为了精准实现上述控制目标，设备需要依赖先进的检测与驱动技术。通过实时采集电网中的电压和电流信号，利用瞬时无功理论快速计算出当前需要补偿的无功分量。随后，控制核心生成相应的PWM脉冲宽度调制驱动信号，控制内部功率器件的开通和关断，精确合成所需的交流电压，实现对无功功率的平滑、连续调节。
2.毫秒级响应与低压配电场景适配

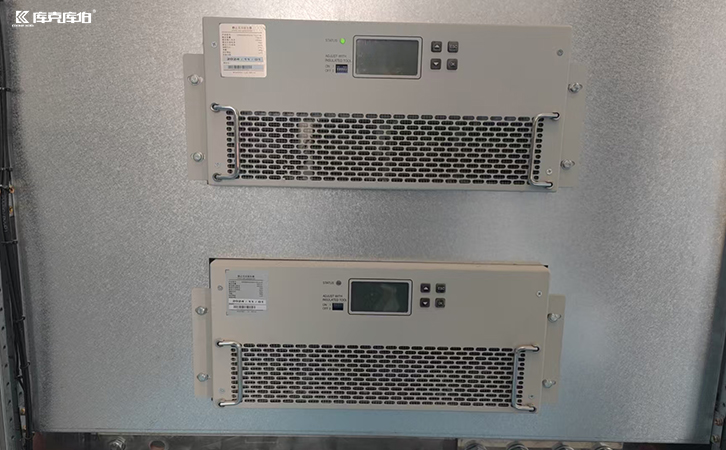

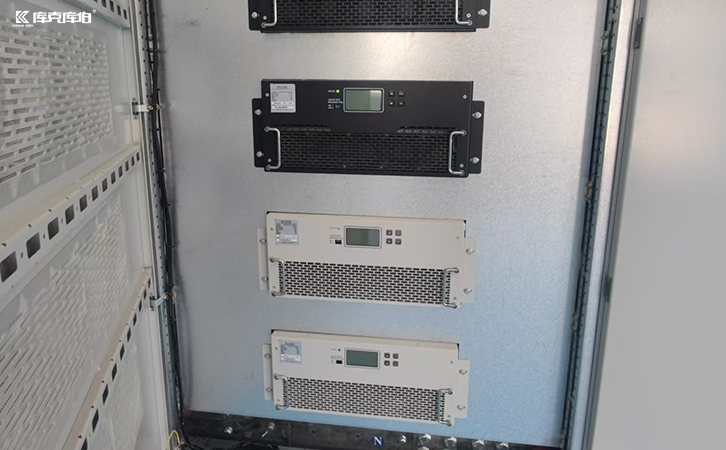

与采用分级投切、存在响应延时的传统电容柜相比，svg静止无功发生器支持连续无级调节，具备毫秒级的动态响应能力。这种特性使其非常适合处理冲击负载和变频负载产生的快速变化的动态无功。以库克库伯电气（上海）有限公司的产品方案为例，其设备主要专注于0.4kV低压配电场景，既可单独用于动态无功补偿，也可与APF有源电力滤波器、电容器等设备配合，实现低压配电系统的综合电能质量治理。
优化控制策略带来的综合效益
合理设定并执行控制目标，能够为电力用户带来显著的经济与运行效益。在正常工况下，设备可将功率因数稳定在考核标准内，大幅降低力调电费罚款风险。同时，通过减少无功流动和降低变压器及线路损耗，在合理的负载工况下，用户通常能够在1至2年内通过节省的电费和降低的损耗收回设备投资。此外，稳定的电压和达标的功率因数还能有效减少设备频繁跳闸、变压器温升过高等隐患，延长电气设备的使用寿命。
