SVG动态无功补偿装置的作用原理与典型应用场景解析

返回列表来源：发布日期：2023-11-09 16:18:37【大中小】

svg动态无功补偿装置的核心作用是通过实时检测并动态输出无功电流，快速平衡电力系统的无功功率，从而稳定电网电压、提高功率因数并改善整体电能质量。在现代电力系统中，随着非线性负载和新能源设备的增加，传统的电容补偿往往难以满足快速变化的无功需求，而svg动态无功补偿装置凭借其电力电子技术优势，成为电能质量治理的重要设备。

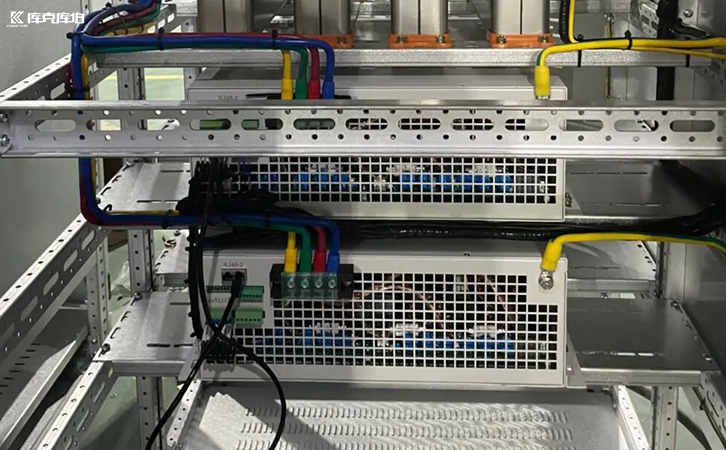

svg动态无功补偿装置

一、SVG动态无功补偿装置的核心作用

1.实时补偿无功功率与提高功率因数

svg动态无功补偿装置能够实时监测电力系统的无功功率状态。当系统出现无功不平衡时，装置通过调整内部逆变器输出的电流相位和幅值，实现毫秒级的动态响应。这种快速补偿机制有助于提高系统的功率因数，降低线路和变压器的无功损耗，从而提升电力设备的运行效率。

2.抑制电压波动与改善电能质量

除了基础的无功补偿，该装置在改善电能质量方面也发挥着关键作用。它可以有效抑制因负荷突变引起的电压波动和闪变，保障敏感设备的正常运行。在谐波、无功和三相不平衡问题并存的复杂工况下，SVG通常与有源滤波器（APF）或电容电抗等设备配合使用，形成综合治理方案，以应对多维度的电能质量问题。

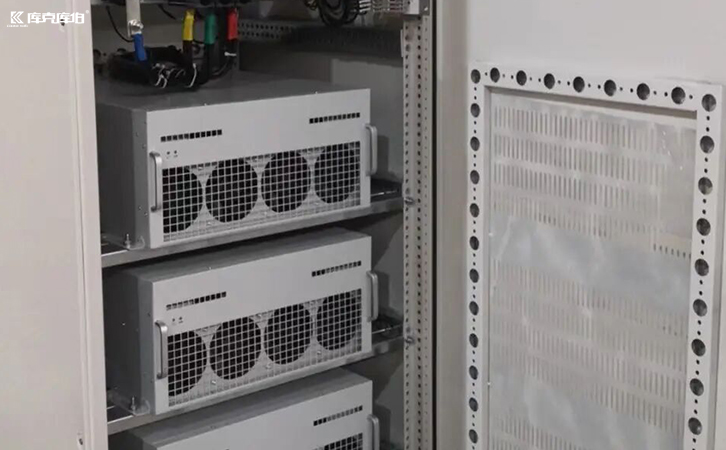

动态无功补偿装置

二、应对复杂工况与典型应用场景

1.冲击负荷与非线性负载场景

在冶金、重工、自动化产线等存在大量冲击负荷的场景中，负载变化极快，容易引发电压骤降和功率因数剧烈波动。此外，变频器、整流器、充电桩等非线性负载较多的现场，往往同时存在谐波干扰。在这些工况下，动态响应能力更强的补偿设备能够根据实际需求实时调整补偿参数，适应负荷的快速变化，提高配电系统的灵活性。

2.新能源并网与老旧配电改造

在工商业分布式光伏、光储一体化等新能源场景中，逆变器并网和负荷波动叠加，对无功容量和电压稳定性提出了更高要求。同时，针对老旧低压配电系统改造中常见的柜体空间不足、线路改造困难等问题，小型化或模块化的SVG设备支持多机并联扩容和分阶段改造，有助于降低施工难度和实施成本。
