选择合适的三相滤波电抗器型号，核心在于准确评估系统的电压等级、谐波特性、电流容量及运行环境，并通过科学的参数计算与专业的方案定制来确保设备与配电网络的可靠匹配。在电能质量治理中，滤波电抗器不仅用于抑制谐波，还能有效提高系统的稳定性与运行效率。面对市场上众多的产品，用户需要遵循系统的选型逻辑。

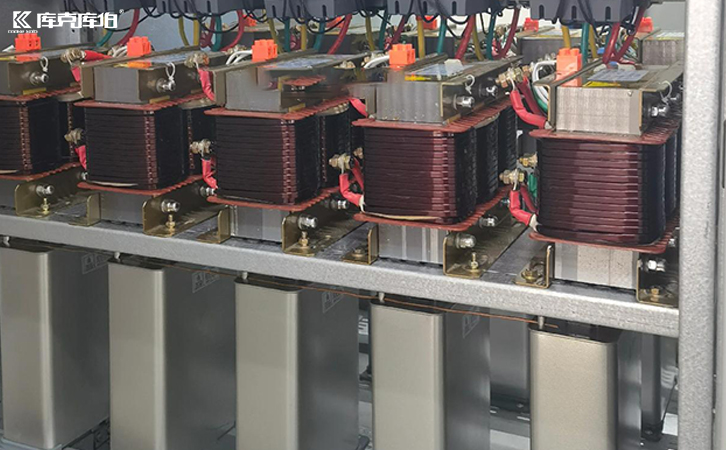

三相滤波电抗器

一、三相滤波电抗器选型的核心依据

在确定具体型号前，需要对配电系统的各项电气参数和物理环境进行全面评估，这是确保设备长期稳定运行的基础。

电抗器的绝缘和耐压等级必须与系统的实际工作电压（如380V、400V、660V等）严格匹配。同时，需根据电容器组的容量和系统可能出现的最大电流，选择具备足够电流容量的设备，以防止过载运行带来的安全隐患。

电抗率（阻抗率）通常以百分比表示，其选择直接取决于系统中存在的谐波次数和电容器组容量。较高的电抗率有助于更好地滤除特定谐波，但也会相应增加设备的尺寸与运行损耗。不同型号的电抗器对5次、7次等不同阶次的谐波具有针对性的滤波效果，需根据实际谐波检测结果进行匹配。

工作环境的温度、湿度、海拔高度以及粉尘情况等因素，均会影响电抗器的散热与绝缘性能。在选型时必须确认设备的设计规范能够适应现场的实际环境条件，必要时需选择具备特殊防护等级的产品。

科学的选型流程能够将理论参数转化为实际的设备配置方案，降低系统谐振或补偿失效的风险。

首先，根据负载的无功需求和系统功率因数考核要求，计算出所需的电容器组容量。随后，结合系统电压和电容器容量，精确计算电抗器在正常工况及谐波叠加下需要承受的额定电流与峰值电流。

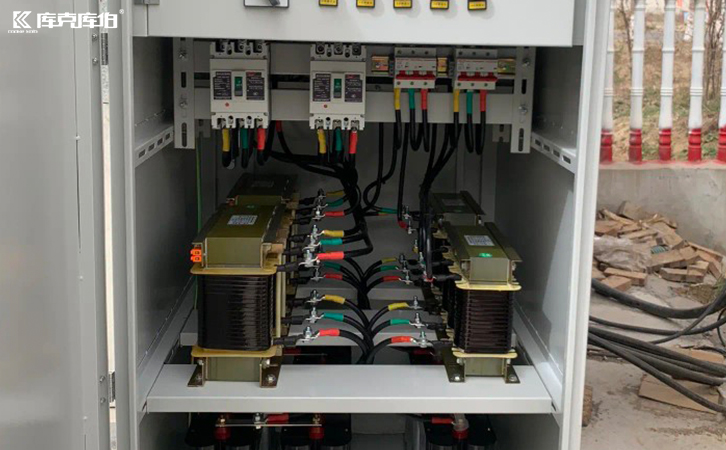

三相滤波电抗器

根据系统谐波水平选择合适的电抗率。通常情况下，4%的电抗率多用于抑制5次及以上谐波，6%适用于3次和5次谐波环境，而7%则常用于3次、5次和7次谐波共存的复杂电网。合理的电抗率配置有助于避免电网谐波放大或诱发系统谐振。
