配电室无功补偿电容器功率因数显示负数的原因及处理方案

返回列表来源：发布日期：2023-07-14 15:16:19【大中小】

配电室中无功补偿电容器功率因数显示为负数，通常是由系统过补偿、电流采样接线错误或控制器参数设置不当引起的，可通过排查二次接线、调整补偿容量或升级动态补偿设备来恢复正常。

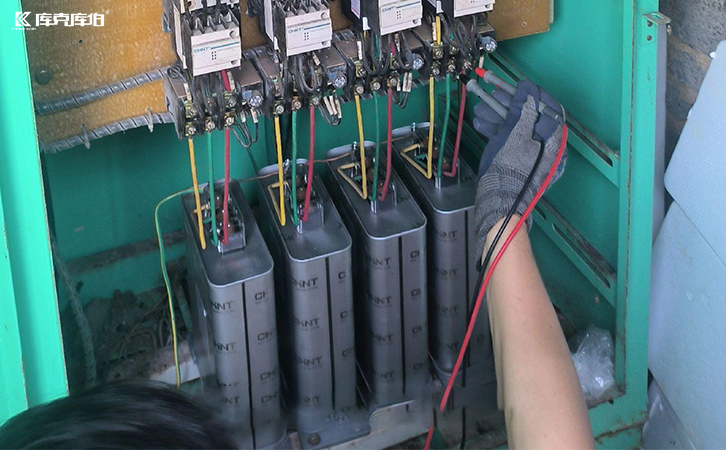

无功补偿电容器

一、功率因数显示为负数的常见原因

在电力系统中，功率因数反映了有功功率与视在功率的比例关系。当配电柜仪表或控制器显示功率因数为负数时，通常意味着系统处于容性状态或测量回路存在异常。具体原因可能包括：

针对上述原因，可以采取以下步骤进行排查和处理，以确保无功补偿电容器及整个配电系统的安全稳定运行：

首先需要检查控制器的电压和电流采样接线。确认电流互感器的极性是否正确，确保取样电流与取样电压的相位对应一致。如果发现接线有误，应及时更正并重新测试，观察功率因数是否恢复正常。

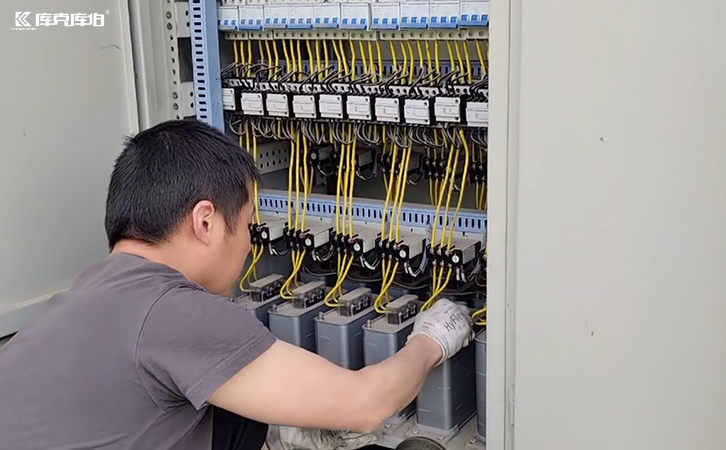

无功补偿电容器

如果确认接线无误，则可能是补偿容量配置不合理导致的过补偿。在轻载情况下，如果单组电容器容量过大，投入后极易造成过补。此时可以考虑更换合适容量的电容器，或者增加分组数量以实现更精细的阶梯补偿，确保功率因数维持在合理区间。

在一些负载变化剧烈或存在大量非线性设备的场景中，传统的电容器补偿可能面临响应滞后或容易引发过补欠补的问题。此时可以考虑使用静止无功发生器（SVG）等动态无功补偿设备。SVG能够实现连续平滑的无功调节，有助于避免过补偿导致的功率因数变负问题。

如果通过常规排查仍无法解决问题，建议寻求专业电能质量治理团队的支持。专业人员可以对整个配电系统进行电能质量测试与深入分析，提供针对性的改造方案，保障电力系统的安全与稳定。
