零序电流产生的原因是什么？如何科学选用治理设备？
零序电流主要由三相负荷不平衡、线路参数不对称、非线性负载谐波叠加以及设备绝缘老化等因素引起，过大的零序电流会导致变压器额外发热、电能质量下降及保护装置误动。在实际治理中，应根据现场的谐波特性、不平衡程度及负载波动情况，科学选用零序电流滤波器或有源电力滤波器等设备，以实现安全、高效的电能质量治理。
一、零序电流产生的主要原因
1.单相负荷分配不均与三相不平衡
在低压配电系统中，照明、空调、电脑、充电桩等大量单相负载的接入，如果三相分配不均，会导致严重的三相不平衡。这种不平衡不仅会产生零序电流，还会导致零线电流偏高，增加线路损耗。
2.线路参数不对称与设备故障
架空线路排列不完全对称或电缆敷设偏差，会导致三相线路对地电容不相等，从而产生零序电流。此外，电缆绝缘老化引起的对地泄漏电流增大，或发生单相接地故障时，会产生极大的零序电流，这是触发保护装置动作切除故障的重要信号。
3.变压器励磁电流与谐波叠加
变压器自身的励磁电流含有少量三次谐波分量，这些分量在中性点叠加后会形成零序电流。同时，变频器、中频炉、UPS、光伏逆变器等非线性负载在运行中会产生复杂的高频谐波，其中三次及三的倍数次谐波也会在中性线上叠加，进一步加剧零序电流问题。
二、零序电流的危害与治理设备选用
1.零序电流对电力系统的危害
过大的零序电流会引起变压器和线路额外发热，加速设备老化；同时会导致电能质量下降，引起精密设备误报警、异常跳闸或乱码；在严重情况下，还会导致保护装置误动或拒动，威胁电网的安全稳定运行。
2.零序电流滤波器的适用场景
零序电流滤波器通常由电抗器组成，串联在相线和中性线中。它对工频电流阻抗很小，但对特定高频的零序谐波电流呈现高阻抗，从而将其限制在负载侧。然而，这种无源方案仅能滤除固定频次的谐波，在谐波频次多变或负载波动大的场景下，容易诱发谐振或导致滤波效果失效，因此更适合轻度且谐波成分单一的工况。
3.有源电力滤波器的综合治理优势

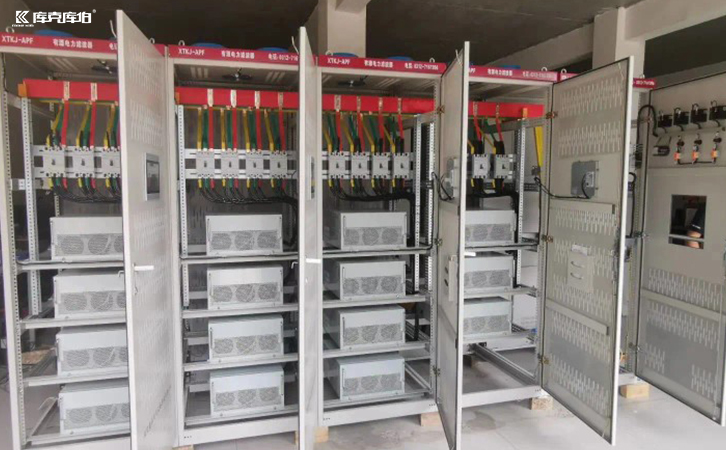

针对谐波频次多变、多频次叠加及动态波动的复杂场景，推荐使用「有源电力滤波器」（APF）。该设备能够实时检测负载电流中的谐波、无功及零序分量，并通过电力电子变流器生成大小相等、方向相反的补偿电流注入系统，将其精准抵消。现代APF不仅能同时补偿2至25次及以上的谐波，还能有效改善三相不平衡问题，避免因无源方案引发的谐振风险。
结合现场工况的科学选型建议
治理零序电流与电能质量问题需要“对症下药”。在工业制造、新能源、商业建筑等场景中，不同行业的负载变化差异明显，通用设备或单一补偿方式往往难以完全匹配现场需求。例如，对于中轻度的三相不平衡场景，部分动态无功补偿设备（如SVG）也能起到较好的改善效果；但对于重度不平衡或伴随复杂高频谐波的工况，则必须加大设备容量或采用APF进行深度治理。
在方案配置时，应结合现场检测数据、负载特性和配电结构进行综合判断。以库克库伯电气在低压配电系统电能质量治理领域的实践经验为例，APF与SVG等设备既可单独使用，也可与电容器、电抗器等配合，形成针对性的综合治理方案。通过科学的测量与分析，选择最经济高效的治理设备，才能确保电力系统的安全、稳定与高效运行。
