静止无功发生器处理零序电流的原理与低压配电治理方法

返回列表来源：发布日期：2025-08-04 17:06:41【大中小】

静止无功发生器主要通过独立相控机制与三相四线制拓扑结构，实时检测并主动注入反向补偿电流，从而有效抵消低压配电系统中的零序电流，解决三相不平衡与中性线过载问题。在0.4kV低压配电场景中，这种动态补偿技术已成为提升电能质量的重要手段。

一、零序电流的产生原因与典型危害

在电力系统中，零序电流的出现通常与以下因素密切相关：

如果不加以治理，零序电流会对低压配电系统造成多方面的不良影响：

静止无功发生器在处理零序电流时，主要依赖于各相独立的检测与补偿机制。设备通过实时采集各相电流数据，分离出零序分量，并利用中性点电流重构技术，主动输出与零序电流幅值相等、方向相反的补偿电流，从而在物理层面上实现零序分量的抵消。

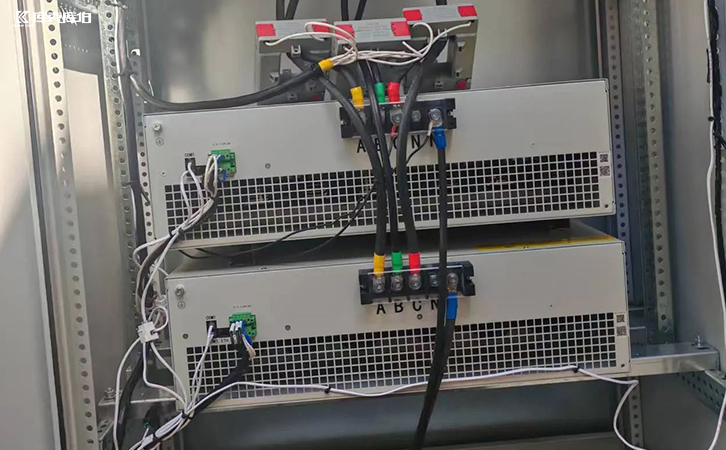

静止无功发生器

除了硬件拓扑的支持，软件算法也是实现精准治理的核心：

在实际的0.4kV低压配电项目中，处理零序电流通常需要采用三相四线制的硬件架构。通过增设中性线连接，设备能够建立专用的零序电流通道。这种设计使得补偿装置可以直接对中性点电流进行动态平衡，确保三相四线制系统在面对严重不平衡负载时依然保持稳定。

在工业厂房、商业楼宇、数据中心及工商业分布式光伏等低压应用场景中，电能质量问题往往具有复杂性。以库克库伯电气提供的低压电能质量治理方案为例，针对无功波动明显、冲击负荷突出或三相不平衡严重的现场，主力低压机型能够实现毫秒级动态响应。

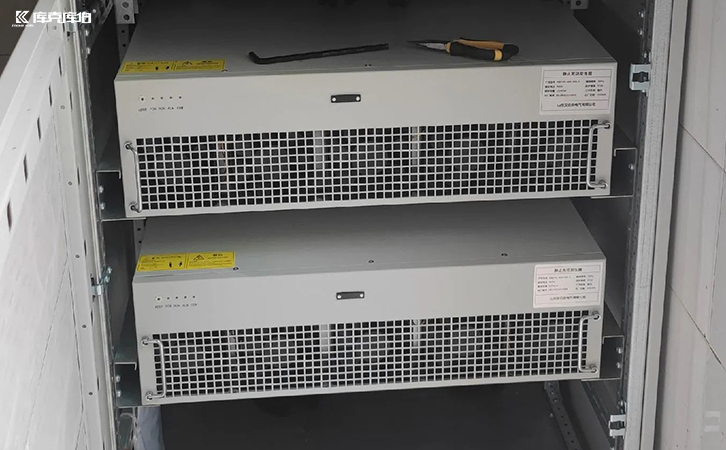

静止无功发生器

对于谐波、无功和三相不平衡问题并存的工况，通常会将SVG与APF有源电力滤波器、电容器及电抗器结合，构成组合治理方案。其中，SVG侧重于动态无功补偿与三相不平衡调节，APF侧重于谐波治理。此外，低压设备支持模块化配置和多机并联扩容，能够灵活适配分期建设或老旧低压配电柜改造等项目需求。

静止无功发生器处理零序电流的能力，体现了现代电力电子技术在电能质量治理领域的深度应用。相比传统补偿方式，其响应速度快、调节精度高，且无需额外增加庞大的滤波设备。在实际项目落地时，结合现场勘测数据与负载特性，选择适配的低压动态补偿方案，是保障配电系统安全、高效运行的关键。
