高压SVG无功补偿装置直流不平衡故障原因及排查方法

返回列表来源：发布日期：2025-12-08 15:33:24【大中小】

高压SVG无功补偿装置发生直流不平衡故障，通常是由直流母线电压不对称、IGBT模块异常或滤波电容器损坏引起的，通过针对性地排查供电源、功率器件及滤波元件即可有效解决。在工业制造、新能源、冶金及化工等用电场景中，保障此类设备的健康状态是维持电网稳定、优化功率因数的关键。

一、高压SVG无功补偿装置直流不平衡故障的表现与影响

直流不平衡故障指的是在系统运行过程中，SVG装置的直流电流出现了不对称或不稳定的现象。这通常表现为直流电压波动、直流电流过大或过小，甚至导致设备无法正常启动。此类故障不仅会使设备无法有效完成无功功率补偿任务，还可能引发系统电压不稳、设备过热等安全隐患。

如果直流母线电压出现不对称，通常是由于供电源、整流电路或滤波器的故障造成的。

解决方法：需要检查供电源的稳定性和整流器的工作状态，确保直流母线电压的平衡。必要时应对电源进行替换或修复，以维持系统的正常供电。

常见的IGBT模块故障包括驱动信号异常、晶体管损坏等。当IGBT模块工作不稳定或部分元件失效时，会导致电流在不同相之间的分配不均，从而引发直流不平衡。

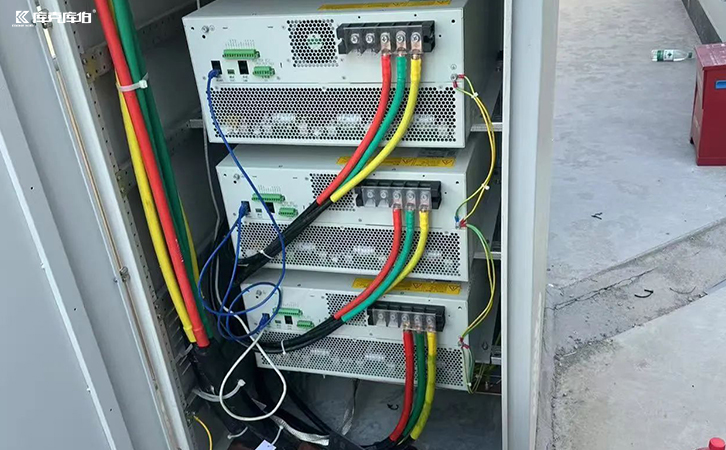

高压无功补偿装置

解决方法：应定期检查IGBT模块的工作状态，特别是在高温、高负荷运行环境下的性能表现。发现异常需及时更换损坏的模块，确保功率器件正常工作。

滤波电容器容量不足或发生损坏，会使得系统无法有效过滤高频噪声或脉动电流，进而导致直流不平衡故障。

解决方法：需定期检查滤波电容器的健康状况，及时更换老化或损坏的电容器，确保其滤波效果满足系统运行要求。

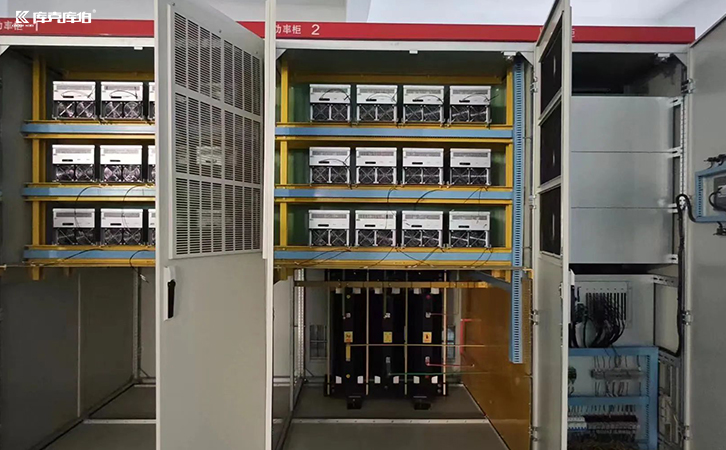

高压无功补偿装置

针对无功不足、功率因数偏低、谐波干扰及三相不平衡等复杂电能质量问题，单一设备往往难以完全适配现场工况。库克库伯电气面向各类工业与商业用电场景，提供电能质量综合治理相关产品与技术服务。结合现场检测数据与负载特性，可为项目配置包含SVG静止无功发生器、APF有源滤波器等在内的组合治理方案。

在日常运行中，高压svg静止无功补偿器等核心设备的维护尤为重要。库克库伯不仅提供设备选型与参数配置，还涵盖安装指导、日常运维指导以及基础故障排查培训。通过专业的现场勘测与方案定制，能够帮助企业降低线路损耗，减少因设备异常带来的运行风险，保障配电系统的高效与稳定。
