工业隔离式安全栅的内部组成与核心结构解析
工业隔离式安全栅主要由信号隔离单元、限能保护电路、信号调理模块以及物理防护结构等核心部分组成，以实现危险区与安全区之间的可靠电气隔离与能量限制。作为工业自动化控制系统中的关键保护装置，了解其内部构造对于正确选型、规范安装和日常维护具有重要意义。
一、核心功能与电路保护模块
安全栅的内部电路设计直接决定了信号传输的稳定性和系统的本质安全性能。
1.核心功能单元
- 信号隔离单元：通常采用变压器或光电耦合技术，实现输入与输出之间的电气隔离，切断接地环路。
- 限能保护电路：严格限制通往危险区域的电压和电流，确保能量等级低于引爆阈值。
- 信号调理模块：负责完成信号的转换、放大与阻抗匹配，保证数据传输的精度。
- 状态监测电路：实时检测隔离屏障的完整性，并在异常时提供反馈。
2.电路保护组件
- 快速熔断元件：在发生过电流时迅速熔断，防止损坏隔离屏障。
- 电压钳位器件：有效抑制瞬态过电压冲击，保护后级电路。
- 电流限制电阻：确保输出能量始终维持在安全范围内。
- 滤波网络：消除工业现场高频干扰对微弱信号的影响。
二、物理结构与辅助功能部件
除了内部电路，外部物理结构和辅助部件也是保障设备在复杂工业环境中稳定运行的基础。

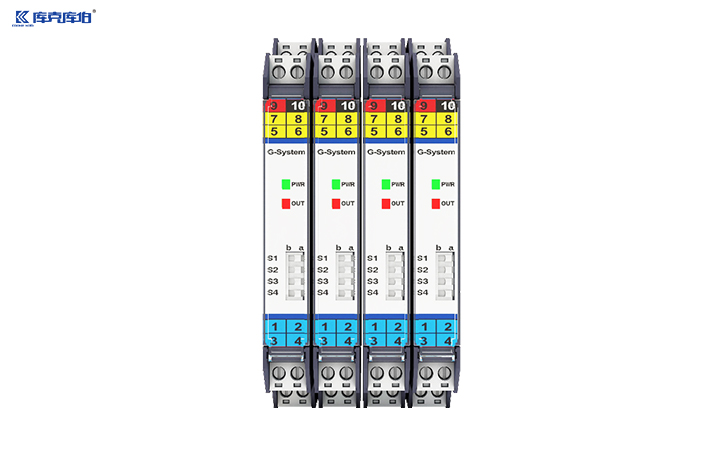

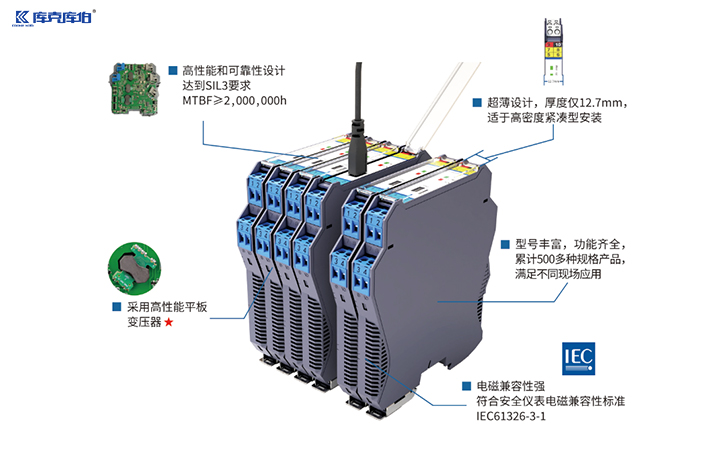

1.物理结构组成
- 防爆外壳：采用符合危险区域安装要求的防护壳体，提供基础的物理防护。
- 接线端子排：提供便于现场接线的输入输出接口，确保连接牢固。
- 状态指示器：通过LED指示灯直观显示设备的工作状态和故障信息。
- 散热结构：针对功率元件进行专门的散热设计，保证设备长期稳定工作。
2.辅助功能部件
- 接地连接点：确保屏蔽层和泄放回路的可靠性，提升抗干扰能力。
- 标识标签：清晰标明技术参数、防爆认证和安装要求。
- 安装附件：配备导轨卡扣或固定螺丝等机械配件，适应不同的控制柜安装需求。
- 密封元件：防止粉尘和湿气侵入，提升设备的环境适应性。
三、特殊设计与系统可靠性保障
为了满足更高标准的工业控制需求，现代安全栅在组成上还融入了多种特殊设计要素。
- 双重化电路：通过冗余设计提高关键信号传输的可靠性。
- 故障导向安全：确保在设备发生故障时，输出能够自动导向安全状态。
- 电磁兼容设计：优化内部布局与屏蔽，抑制复杂工业环境中的电磁干扰。
- 环境适应性处理：进行宽温域测试和防腐蚀处理，以适应极端工况。
工业隔离式安全栅的组成结构体现了安全性与功能性的高度统一。在选择和使用工业隔离式安全栅时，不仅要关注其基本的隔离与限能性能，还应综合考量其扩展功能和环境适应性，确保其与整个控制系统完美融合。正确的组成配置与规范的安装维护，是发挥设备最大效能的根本保证。
