高压电力电容器串联高压电抗器的作用及电能质量治理方案

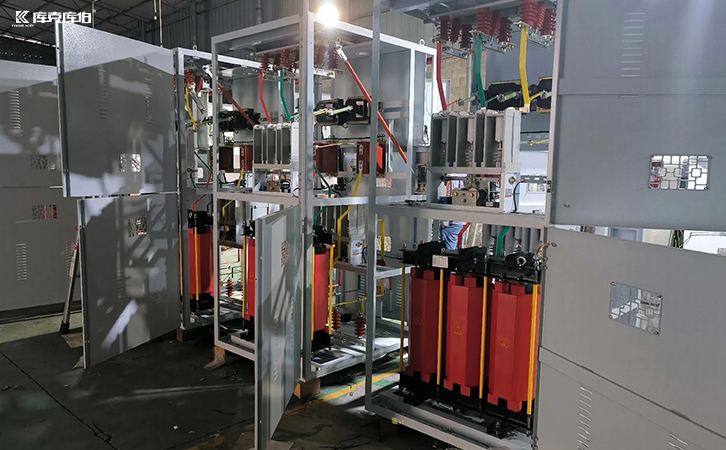

在高压电力电容器上串联高压电抗器，主要作用是限制合闸涌流、抑制高次谐波，并提高电力系统的功率因数与运行稳定性。为了提高电能质量和确保电力设备的安全稳定运行，无功功率补偿系统的作用不可忽视。在电力系统中，「高压电力电容器」和高压电抗器是常见的无功补偿设备，通常配合使用以优化电网的运行效率。
一、无功补偿系统的基本原理
电力系统中存在有功功率和无功功率两种形式。无功功率是系统运行必不可少的要素，但如果过多或过少，都会影响电力设备的稳定性和电网的整体效率。电力电容器通过提供无功功率来补偿系统中的不足，而电抗器则通过吸收无功功率来平衡系统中的过剩无功功率。两者的合理配置是保障电网质量的基础。

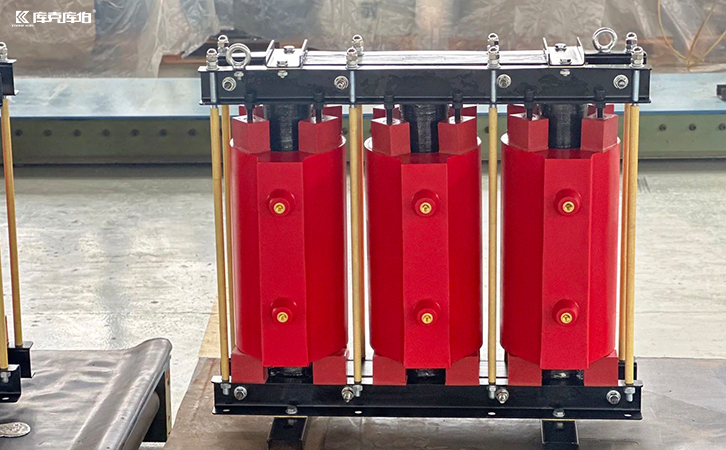

二、串联高压电抗器的核心作用
在高压电力电容器上串联高压电抗器，是无功补偿领域应用广泛的技术方案，其主要作用体现在以下几个方面：
1.限制合闸涌流，保护设备安全
将高压电抗器串联在电容器上，可以有效限制合闸涌流的幅度。这种配置能够减少电容器在投入电网时的电流冲击，保护电容器免受过大的瞬时电流损伤，从而延长设备的使用寿命。
2.抑制高次谐波，防止谐振
高压电抗器具有一定的滤波作用，能够吸收和消除系统中的高次谐波。这不仅能防止电容器与谐波产生谐振，还能有效抑制谐波对电网的干扰，使电网电压保持更加稳定的状态，保护系统内其他设备的正常运行。
3.优化补偿效果，稳定功率因数
串联电抗器能够优化电力电容器的补偿效果，尤其是在电网负载波动较大的复杂工况下。由于电容器补偿无功功率，而电抗器吸收过剩的无功功率，二者的配合可以更好地调整电力系统中的功率因数，确保其在合理范围内波动，避免因过多无功功率而产生不必要的线路损耗。
4.降低系统冲击，提升运行稳定性
串联电抗器能有效降低电力电容器投切对系统产生的影响，避免电容器在短时间内快速切除或投入时对电网造成冲击。在负载波动或电压变化时，这种配置有助于系统保持较高的稳定性，减少设备故障风险，提升整体电网的安全性和可靠性。
工业场景下的电能质量综合治理方案
针对工业制造、新能源、冶金、化工等用电场景中常见的无功不足、功率因数偏低、谐波干扰及三相不平衡等问题，单一的补偿设备往往难以满足需求。库克库伯电气结合国内工业现场需求，提供涵盖无功补偿、有源治理及基础补偿元件的综合治理方案。
在基础无功补偿方面，库克库伯提供低压干式电容器、高压电容器、电抗器等产品。其中，防爆型电容器可降低复杂工况下的运行风险；低压干式电容器采用全干式结构，无漏油风险。对于谐波、无功和三相不平衡问题并存的现场，通常采用组合治理方案，例如将 APF 有源滤波器用于谐波治理，SVG 静止无功发生器用于动态无功补偿，并结合电容电抗进行相对稳定的基础无功补偿。具体的设备选型与参数配置，需结合现场系统电压、主要谐波次数、负载波动和治理目标进行定制，以保障电力系统的长期稳定运行。
高压电力电容器串联高压电抗器的配置，是保障电网稳定与安全的重要技术手段。通过合理的设备选型与综合治理方案，企业能够有效改善电能质量，降低线路损耗，为各类工业现场提供可靠的电力保障。
