高压并联电容器组为什么必须配置放电线圈？作用与原理详解
高压并联电容器组在从电网断开后会残留危险的高电压，必须配置放电线圈以快速泄放残余电荷，从而保障运维人员安全、保护设备绝缘并满足系统快速重投的需求。作为进行无功补偿和改善电压质量的关键设备，其安全运行离不开完善的放电保护机制。
一、高压并联电容器组断开后的残余电压风险
高压并联电容器组是进行无功补偿、改善电压质量的关键设备。然而，当电容器组从电网断开后，其两极间仍会残留大量电荷，维持着危险的高电压。这种残余电压如果不及时消除，不仅可能损坏设备绝缘，还会严重影响系统的重新投运与日常维护安全。
1.放电线圈的核心作用与工作原理
放电线圈在电容器组断开后立即自动投入，形成闭合放电回路，将电容器中储存的电能快速转化为热能消散。其在系统中的核心作用主要体现在以下几个方面。
2.保障运维人员的人身安全
高压电容器组断开电源后，由于其储能特性，极间电压需要较长时间才能自然衰减至安全范围。放电线圈通过主动放电方式，能够在较短时间内将残余电压降至安全电压以下，彻底消除操作人员在检修、维护过程中触电的风险，满足电力安全规程的强制要求。
3.保护电容器及相关设备的绝缘性能
残余高压长期存在于电容器极间会导致介质承受不必要的电场应力，加速绝缘老化甚至引发击穿事故。放电线圈通过快速泄放电荷，避免电容器长期处于带电状态，有效保护电容器及其连接设备的绝缘性能。同时，快速放电也防止了残余电压与系统恢复电压叠加产生过电压，保护与之相连的断路器、隔离开关等设备免受操作过电压的损害。
4.满足系统快速重新投切的需求
在某些需要频繁投切的补偿场合，电容器组可能需要短时间内重新投入运行。放电线圈能够确保电容器在分闸后迅速放电至低电位状态，为快速重投创造必要条件。若无放电线圈，残余电压可能与新投入电压产生冲击，导致巨大的合闸涌流，不仅可能触发保护装置动作，还会对电容器和开关设备造成机械和热应力损伤。
5.降低电磁干扰与环境污染
带电电容器组在断开后如同一根天线，会向周围空间辐射电磁能量，可能干扰附近通信系统和电子设备的正常运行。放电线圈通过快速消除电荷，有效减少了这种电磁辐射的时间和强度，降低了对周边电磁环境的污染，提高了系统的电磁兼容性能。
高压无功补偿设备的选型与综合治理方案

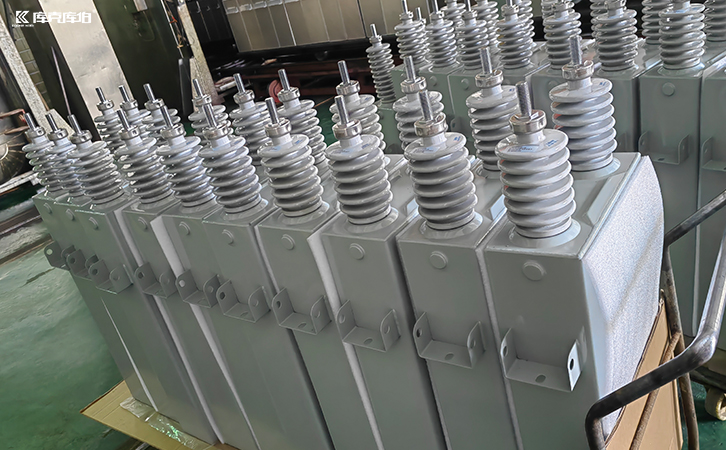

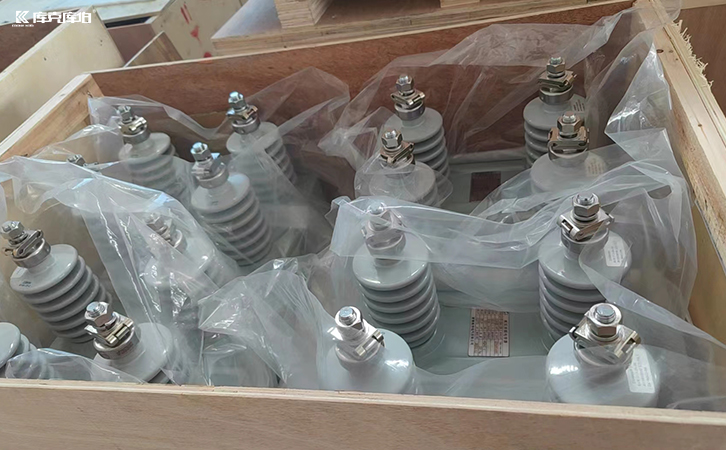

放电线圈在高压并联电容器组中的应用是保障人身安全、保护设备完好、确保系统可靠运行的必要措施。在实际的电能质量综合治理项目中，除了完善放电保护机制，选择高品质的高压电容器及合理的补偿方案同样重要。
库克库伯电气长期关注无功补偿和电能质量治理技术应用，面向工业制造、新能源、冶金、化工等用电场景，提供包括高压电容器、低压干式电容器、APF有源滤波器、SVG静止无功发生器在内的综合治理产品。针对新建厂区或既有配电系统改造项目，库克库伯可结合现场检测数据、配电结构和治理目标，提供从现场勘测、负载分析、方案定制到产品选型、安装指导及日常运维指导的全流程技术服务，帮助企业构建安全、稳定、高效的无功补偿与电能质量治理系统。
