高压并联电容器常见接线方式解析与选型指南

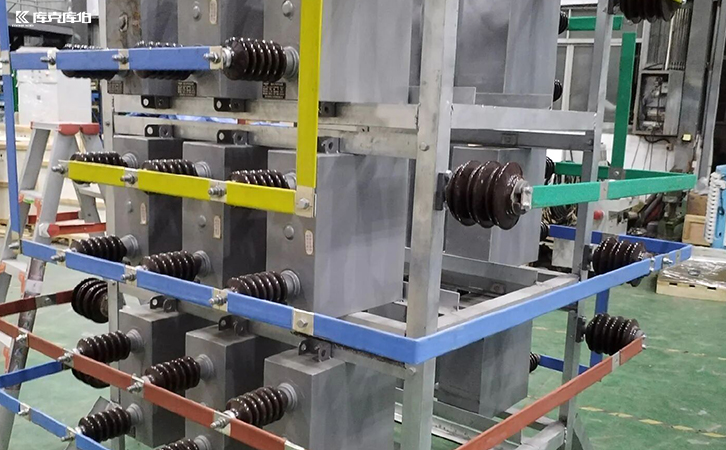

高压并联电容器最常用的接线方式包括星形接线、三角形接线和双星形接线，具体选择需根据系统电压等级、容量需求及保护配置来决定，其中星形接线和双星形接线在高压系统中应用最为广泛。
一、星形接线（Y接线）：高压系统的主流选择
星形接线是高压系统中最常见的接线方式。这种接线方式具有中性点，能够有效限制故障电流，从而提高系统运行的安全性。当某一相电容器发生故障时，星形接线可以防止故障范围扩大，保证非故障相继续正常运行。此外，星形接线对电压的分配较为均衡，特别适合中性点接地系统，能够承受较高的对地电压，满足高压系统的绝缘要求。
二、三角形接线（△接线）：特定场景下的应用
三角形接线取消了中性点，结构相对简单，安装和维护较为方便。在三角形接线中，电容器直接承受线电压，因此容量利用率较高。然而，当某一相电容器发生击穿故障时，容易形成两相短路，导致故障电流较大，可能引发更严重的系统事故。因此，三角形接线通常用于电压等级相对较低或对系统短路容量要求不高的场合。
三、双星形接线：大容量电容器组的优选方案
对于高压大容量的并联电容器组，双星形接线是优选方案。这种接线方式由两组星形接线的电容器并联组成，并通过中性点连接。双星形接线的核心优势在于能够实现电容器组的不平衡保护。当某一相电容器出现故障时，中性点电流会发生明显变化，保护装置可以迅速动作切除故障。这种接线方式具有较高的可靠性和灵敏性，特别适合大型变电站和重要负荷点的无功补偿。
四、复杂接线方式与保护装置配置
在实际应用中，对于特高压系统，往往会采用多重星形接线或桥式接线等更为复杂的接线方式，以满足更高的绝缘和可靠性要求。无论采用何种接线方式，都必须配备完善的保护装置，包括过电流保护、过电压保护和不平衡保护等，确保电容器组在各种工况下都能安全运行。
实际工程选型与综合治理方案

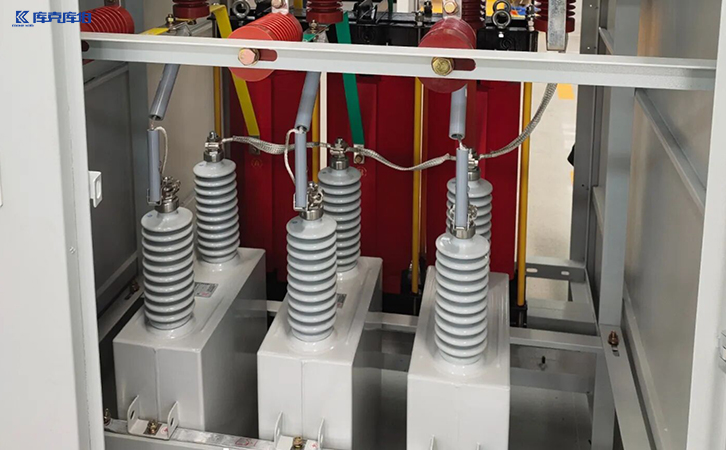

在选择具体的接线方式和设备时，还需要综合考虑系统电压等级、电容器参数以及整体保护配置。在实际工程项目中，高压并联电容器的选型与接入需与整体电能质量治理方案相匹配。例如，库克库伯等电能质量治理企业，提供包括高压油浸式电容器、电抗器及无功补偿柜等在内的多种产品，能够根据现场系统电压、无功容量和负载波动情况进行适配。通过合理的设备选型与组合方案，可有效保障电容器组及整个配电系统的长期稳定运行。
