光伏并网后为啥要投入SVG静止无功补偿器

返回列表来源：发布日期：2025-08-25 16:25:49【大中小】

随着光伏发电大规模并入电网，电力系统的运行特性发生了变化。光伏电站的输出功率受光照、天气影响具有间歇性和波动性，其并网逆变器通常优先保障有功功率输出，导致系统无功调节能力不足。因此有一些光伏能源公司开始投入svg静止无功补偿器，这是为什么？

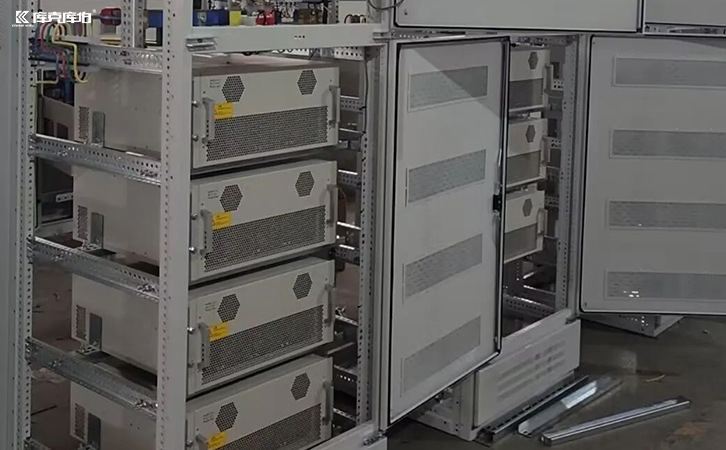

svg静止无功补偿器

1、维持电网电压稳定需求

光伏电站出力随日照变化而快速波动，会导致接入点电压发生波动甚至越限。svg能够毫秒级响应系统电压变化，通过动态注入或吸收无功功率，自动调节系统电压水平，抑制因光伏功率波动引起的电压波动和闪变，确保电网电压稳定在允许范围内，满足并网规程要求。

2、提升系统功率因数需要

光伏逆变器虽具备一定无功输出能力，但其容量有限且以有功输出为首要目标。当光伏电站满载运行时，逆变器可能无法提供足够的无功支持，导致并网点功率因数降低甚至不合格。svg可提供连续可调的容性或感性无功功率，有效补偿系统无功缺额，将功率因数维持在较高水平，避免因功率因数不达标导致的考核罚款。

3、抑制谐波改善电能质量

光伏并网逆变器采用电力电子技术，运行时会产生一定量的谐波电流。这些谐波注入电网会造成电压畸变，影响敏感负荷的正常运行。现代svg装置通常具备有源滤波功能，能够主动检测并补偿谐波电流，抑制电网谐波谐振，显著改善并网点的电能质量，降低谐波污染带来的风险。

4、增强系统运行稳定性

电网发生故障或扰动时，电压可能出现骤降或骤升。svg凭借其快速动态响应特性，可在电网故障期间提供紧急无功支撑，帮助系统电压快速恢复，防止光伏电站因电压异常而大规模脱网，显著提高电力系统应对扰动的能力，增强整体电网的运行稳定性。

5、满足并网规程强制要求

各国电网公司对新能源场站并网均有严格技术要求，明确规定了无功补偿容量和电压调节能力。投入svg是满足这些强制性技术标准的有效手段，可确保光伏电站符合并网规程要求，保障电站的正常并网运行和电力市场的公平参与。

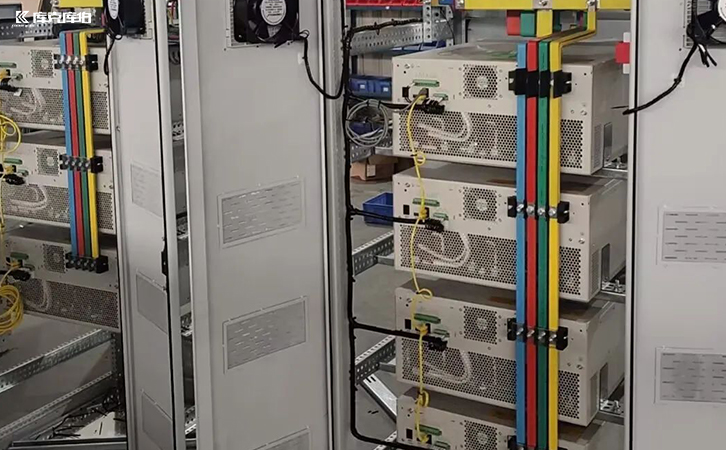

svg静止无功补偿器

光伏并网后投入svg静止无功补偿器，是应对新能源并网挑战、保障电网安全优质运行的必然选择。通过动态无功补偿、电压稳定控制、功率因数校正和谐波抑制等多重功能，svg有效解决了光伏并网带来的电能质量问题，提升了电网消纳光伏发电的能力。
