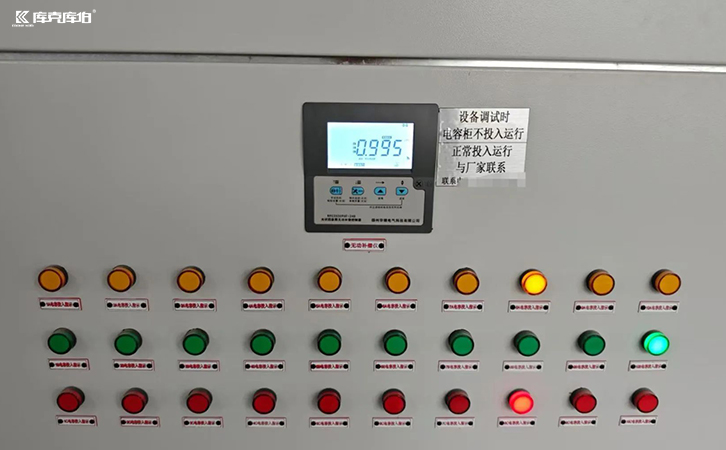

高采低补无功补偿控制器电流信号取样方法与接线规范
高采低补无功补偿控制器的电流信号取样，需在10kV或6kV高压侧总进线柜设置取样点，通过高精度电流互感器和隔离变送器将信号安全传输至低压侧控制器，从而实现对低压电容器组等补偿设备的精准投切控制。这种跨电压等级的补偿方式，要求取样过程既能准确反映系统无功需求，又必须确保高压与低压系统之间的电气隔离与安全。
一、取样位置与传输路径选择
1.高压侧取样点设置
取样点通常设置在10kV或6kV母线的高压进线柜内。为了确保采集到的数据能够真实反映整个系统的无功需求，应优先选择包含所有负荷电流的总进线位置进行取样，避免在分支回路或单一负荷回路上采集，以免造成补偿偏差。
2.信号传输路径规划
电流信号从高压侧采集后，需经过电流互感器和信号电缆传输至低压侧的控制器。在规划信号传输路径时，应尽量减少中间接点，降低信号衰减和干扰风险，确保控制信号的实时性与准确性。
二、取样设备配置要求
1.电流互感器选型与安装
用于高压侧取样的电流互感器，其精度等级通常不低于0.5级。变比的选择需根据高压侧的额定电流计算，并留有合理的裕量。互感器应规范安装在高压开关柜内的专用互感器室中，以保障运行安全。
2.信号转换与隔离装置
由于涉及跨电压等级传输，必须采用高压隔离型变送器进行信号转换。变送器输出的标准信号一般为0-5A或4-20mA，其绝缘强度必须严格符合高压电气间隙要求，防止高压窜入低压侧。
三、具体接线与布线规范
1.三相取样接线方式
在三相系统中，推荐采用三相三线制取样方式。通常选取A相和C相电流作为取样相别，采用两元件法进行接线。这种方式能够有效反映三相系统的无功功率变化，满足控制器的运算需求。
2.信号线缆布线标准
信号线必须使用屏蔽双绞线，以抵御现场复杂的电磁干扰。屏蔽层应采取单端接地方式，避免形成地环路。此外，弱电信号线必须与强电控制电缆分开敷设，保持足够的安全距离。

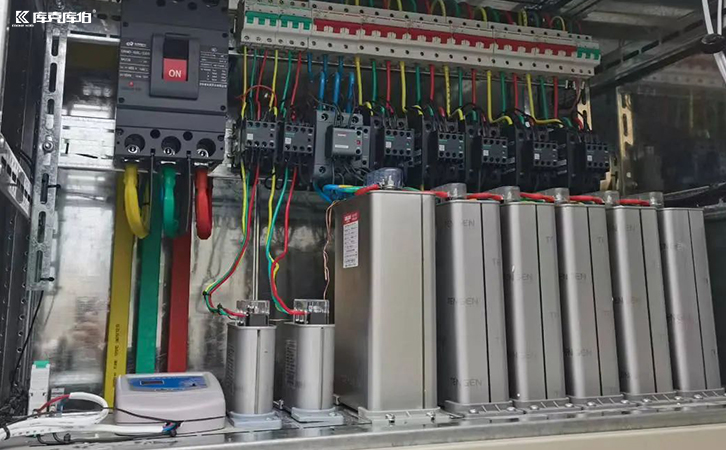

低压侧补偿设备的协同与方案支持
高采低补系统的核心在于高压侧的精准采样与低压侧的高效补偿。在低压侧补偿设备的配置上，库克库伯电气（上海）有限公司可提供完善的电能质量治理产品与方案支持。针对0.4kV低压配电场景，库克库伯的低压干式电容器采用全干式结构，设计使用寿命长，且抗谐波能力可根据现场工况进行定制；若现场存在动态无功需求或复杂的电能质量问题，还可结合SVG静止无功发生器、APF有源电力滤波器等设备进行综合治理。通过合理的低压设备选型与高压采样信号的精准配合，能够有效降低线路损耗，保障配电系统长期稳定运行。在实际工程实施中，需严格遵循相关电气安装规范，确保跨电压等级无功补偿系统的安全与可靠。
