低压无功补偿装置的主要补偿方式与选型建议

返回列表来源：发布日期：2024-07-04 16:13:20【大中小】

低压无功补偿装置主要通过并联补偿、串联补偿和混合补偿等物理连接方式来调节系统中的无功功率，其中并联电容器补偿在低压配电系统中应用最为广泛；此外，根据控制逻辑与响应速度，还可分为静态、动态和智能化补偿，具体方案的选择需要结合现场负载特性、功率因数要求及电能质量治理目标进行综合评估。

一、低压无功补偿装置的基础补偿方式

在低压电力系统中，低压无功补偿装置通常通过改变电路的阻抗特性来实现无功功率的就地平衡。常见的物理连接补偿方式主要包括以下几种：

这是低压系统中最主流的补偿方式，主要分为电容器补偿和电感器补偿。

串联补偿通常指在电力传输线路上串联电容器，以补偿线路本身的电感，从而提高传输效率和稳定性。这种方式多用于高压或超高压输电线路，在常规的低压配电系统中较少直接采用。

混合补偿结合了并联和串联的特点，或者在同一系统中同时配置电容器和电感器。这种方式能够更精细地控制电力系统的功率因数，根据实际运行工况进行灵活调节与优化。

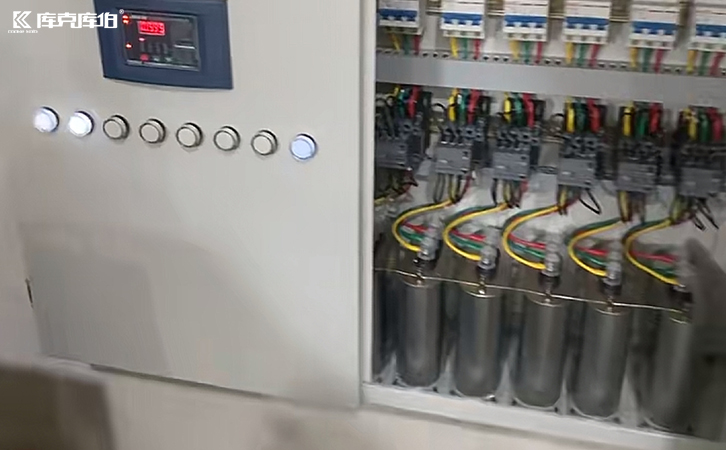

低压无功补偿装置

除了物理连接方式，低压无功补偿在实际控制和响应速度上，也衍生出了多种技术形态，以适应不同复杂程度的用电场景：

通常采用接触器作为投切开关，成本较低，适用于负载变化较平缓、对响应速度要求不高的常规工业或商业场景。

采用晶闸管等电力电子器件进行投切，能够实现快速响应。对于焊机、冲床、起重机等负载波动剧烈、需要快速跟踪补偿的场景，动态补偿有助于维持电压稳定。

结合实时电能质量监测与智能控制算法，系统可根据电网的实时数据自动调整补偿策略，实现更精准的无功调节与综合电能质量优化。

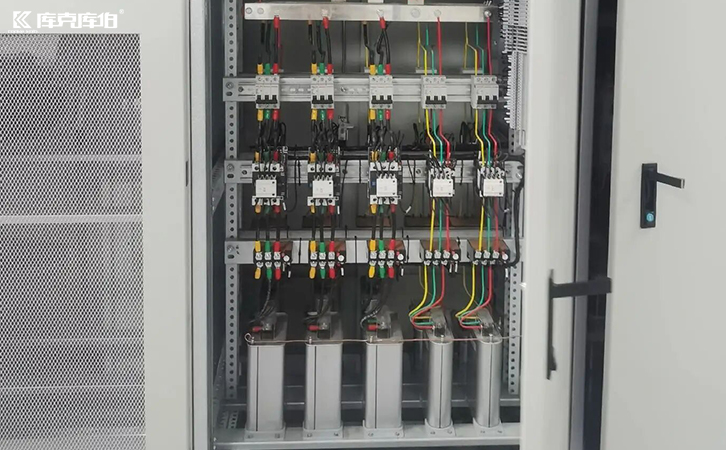

低压无功补偿装置

选择合适的补偿方式并非单一设备的简单叠加，而是取决于电力系统的具体需求、负载类型以及经济考量。在工业制造、新能源、数据中心等场景中，变频器、整流器、光伏逆变器等非线性负载较多，容易引发谐波干扰、三相不平衡或电压波动等问题。

如果仅采用传统的电容补偿，在谐波环境下可能会出现补偿不足、过补欠补甚至谐波放大的风险。因此，在制定方案前，通常需要进行现场电能质量检测与负载分析。针对无功不足且谐波较大的场景，可评估采用有源滤波器、静止无功发生器与电容电抗相结合的组合治理方案。

SVG静止无功发生器
APF有源滤波器

库克库伯CKKB有源滤波器的基本原理就是使用实时动态补偿，采用CT采集负载产生的电流型号，通过内部的检测电流分离出其中的谐波部分，然后通过PWM信号发送给内部IGBT功率变换器产生与谐波大小相等相位相反的补偿电流，实现滤波功能。
电热电容器

库克库伯电气厂商的电热电容器主要用于中频感应加热电气系统中,提高功率因素或改善回路特性。电热电容器主要由芯子和箱壳组成,其间充满优质的浸渍剂,芯子焊有冷却水管供电容器冷却用。
高压电抗器
直流滤波电容器

库克库伯电气直流滤波电容器适用于交流进线电压380-1250V,中间直流电压 2kV以下,大功率串联谐振感应加热电源的直流母线旁路谐波大电流和直流电压支撑。产品性能符合GB/T17702.1-1999及IEC61071-1（1991）标准。
