低压电容柜补偿电容检修时如何安全放电？标准操作流程解析

返回列表来源：发布日期：2025-09-15 16:24:15【大中小】

低压电容柜补偿电容在断电后仍会储存大量残余电荷，检修前必须严格执行“断电隔离、等待自放电、人工强制放电”的标准流程，以彻底消除残余电压，保障作业人员生命安全并防止设备损坏。

一、为什么检修前必须进行彻底放电？

在工业与商业配电系统中，低压电容柜补偿电容在运行期间储存的电能不会因电源断开而立即消失。即便断电数小时后，其两极间的残余电压仍可能维持在数百伏的危险水平。如果不进行规范放电直接接触，将带来严重的安全隐患。

首先是致命电击风险。人员接触电容器端子时，残余电荷会通过人体瞬间放电，导致严重触电事故。其次是电弧灼伤危险。使用工具短接端子或进行接线操作时，残余电荷会引发强烈电弧，造成设备熔毁和人员灼伤。最后是设备损坏风险。带电合闸或操作可能产生巨大的涌流冲击，损坏投切开关、电容器本身乃至整个补偿控制器。

为了确保检修安全，电气作业人员必须严格按照以下步骤进行放电操作。

严格执行“停电、验电、挂牌、上锁”制度。作业人员需办理停电手续，断开电容柜的总开关及其上级电源开关。随后，在操作位置悬挂“有人工作，禁止合闸”的警示牌，必要时对开关进行上锁处理，防止误合闸。

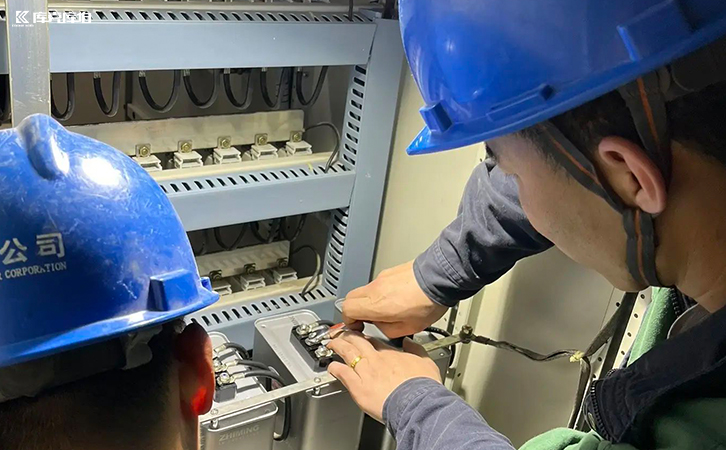

低压电容柜

断开电源后，需等待至少5至10分钟。现代低压电力电容器内部通常集成有兆欧级放电电阻，能够在几分钟内将端电压降至50V安全电压以下。然而，等待自放电绝不能替代人工放电，因为内部放电电阻存在失效的可能，且放电速度受其阻值衰减影响。

人工放电必须使用专为电容器设计的放电棒。该工具通常配备绝缘良好的手柄、带接地线的夹子以及内置放电电阻。操作时，先将放电棒的接地夹可靠地连接到电容柜的接地端子或系统接地网上，确认接地良好后，再使用放电棒前端接触电容器端子进行放电，直至无火花和放电声为止。

传统电容柜多采用分级投切方式处理无功功率，内部包含大量物理电容元件，因此检修时对物理放电的要求极高。随着配电系统升级，许多企业开始引入SVG（静止无功发生器）和APF（有源滤波器）等新型电能治理设备。这类设备主要通过电力电子器件实现毫秒级动态响应，用于改善谐波干扰、无功不足和三相不平衡等问题。

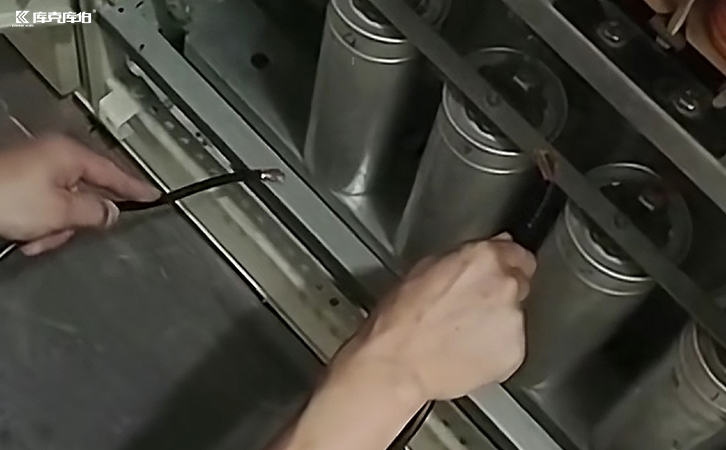

补偿电容器

虽然SVG和APF等新型设备内部的大容量物理电容较少，且具备多重保护和远程监控功能，但在进行机柜深度维护或部件更换时，依然需要遵循严格的断电与残余电荷释放规范。无论是维护传统电容柜还是新型有源治理设备，确认系统无残余电压始终是检修作业的核心前提。

每一位电气作业人员都必须牢固树立安全意识，深刻理解电容器的储能特性。规范的操作流程不仅是制度的要求，更是对生命的责任。只有严格按照操作规程行事，才能将无形的电气风险化为有形可控的操作，确保配电系统检修工作的安全顺利进行。
