电力电容器组合闸涌流的成因分析与有效抑制措施

返回列表来源：发布日期：2025-10-16 16:40:30【大中小】

电力电容器组在投切操作中产生的合闸涌流，主要是由电容器的储能物理特性与电网系统电感共同作用引发的暂态振荡现象，通过串联电抗器或采用支持过零投切的晶闸管开关等措施，可以有效抑制涌流并保障电气设备的稳定运行。

一、合闸涌流产生的主要原因

电容器作为一种储能元件，其两端电压无法发生突变。在合闸瞬间，电容器上的初始电压通常为零或仅存残余电压。当断路器触点闭合时，电网电压突然施加在电容器上，为建立与电源电压平衡的电场，电源会在瞬间向电容器注入大量电荷，从而产生极大的充电电流。

任何电网系统都存在内阻和内电感，如变压器漏感和母线电感等。这些系统电感与电容器共同构成了一个串联的LC回路。在合闸瞬间，系统电压通过电感对电容器充电，导致LC回路产生高频衰减振荡的暂态电流，其频率远高于常规的工频。

当系统中已有一组或多组电容器处于运行状态，此时再投入新的设备时，涌流现象会更为显著。正在运行的设备会通过系统电感向新投入的电容器放电，这种相互充放电作用会产生严重的倍率涌流，对系统造成更大的冲击。

电力电容器组遇到合闸涌流的原因及解决措施

串联电抗器是目前应用广泛且经济有效的措施。通过增大回路电感值，可以显著降低暂态振荡的频率，同时增大回路的暂态阻抗，从而将涌流的幅值和频率限制在设备可承受的安全范围内。此外，合理配置的电抗器还能起到抑制特定次数谐波的作用，提升系统的抗谐波能力。

传统的机械开关投切容易引发涌流和系统谐振，导致补偿柜频繁跳闸。采用高性能的晶闸管投切开关可以实现电压过零投切，从根本上避免电压突变，最大限度地减小甚至消除暂态充电电流。这种高精度的同步开关方案能够有效解决投切涌流问题，延长设备使用寿命。

在系统设计和运行管理中，应尽量避免多组并联电容器同时进行投切操作。通过错开投切时间，可以有效避免多组设备之间因相互充放电而产生的倍率涌流，降低对电网和电气设备的冲击。

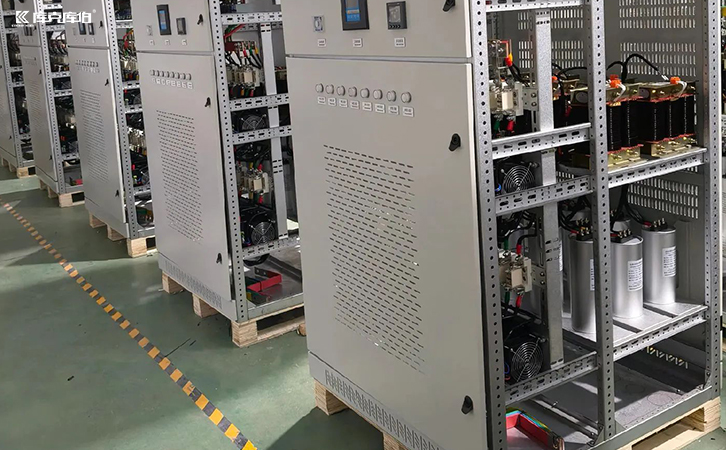

电力电容器组

解决合闸涌流问题不仅需要关注单一元件，还需结合整体电能质量治理方案。对于存在谐波、无功和三相不平衡等复杂问题的工业现场，可采用有源滤波器（APF）、静止无功发生器（SVG）与电容电抗相结合的组合治理方案。SVG设备自身不产生谐波且不含容性元件，不易诱发系统谐振，可大幅降低谐波放大风险。

在基础补偿元件的选择上，针对复杂工况下传统电容器易出现的鼓包、漏液等安全风险，可选用全干式结构或具备防爆设计的电容器产品，以降低异常工况下的运行风险。通过科学评估现场系统电压、负载波动及治理目标，合理配置电容电抗与动态补偿设备，能够保障电力电容器组及整个配电系统的长期稳定运行。

SVG静止无功发生器
APF有源滤波器

库克库伯CKKB有源滤波器的基本原理就是使用实时动态补偿，采用CT采集负载产生的电流型号，通过内部的检测电流分离出其中的谐波部分，然后通过PWM信号发送给内部IGBT功率变换器产生与谐波大小相等相位相反的补偿电流，实现滤波功能。
电热电容器

库克库伯电气厂商的电热电容器主要用于中频感应加热电气系统中,提高功率因素或改善回路特性。电热电容器主要由芯子和箱壳组成,其间充满优质的浸渍剂,芯子焊有冷却水管供电容器冷却用。
高压电抗器
直流滤波电容器

库克库伯电气直流滤波电容器适用于交流进线电压380-1250V,中间直流电压 2kV以下,大功率串联谐振感应加热电源的直流母线旁路谐波大电流和直流电压支撑。产品性能符合GB/T17702.1-1999及IEC61071-1（1991）标准。
