壁挂式有源谐波滤波器优缺点解析与适用场景指南
壁挂式有源谐波滤波器凭借安装灵活、动态响应快和多功能集成等优势，是中小型配电系统和分支回路电能质量治理的适用方案，但受限于单机容量和物理尺寸，它更适用于分散式或特定设备的精准治理，而非大型主干线的集中补偿。在工业与商业电力系统中，变频器、中频炉、UPS及充电桩等非线性负载会产生复杂的动态谐波，导致设备异常跳闸、发热或精密仪器损坏，采用有源谐波滤波器进行实时动态补偿已成为改善此类电能质量问题的重要手段。
一、壁挂式有源谐波滤波器的核心优势
1.安装灵活与空间利用率高

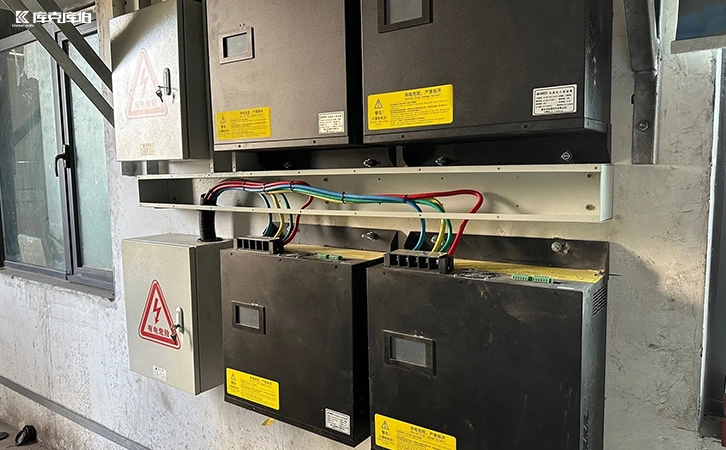

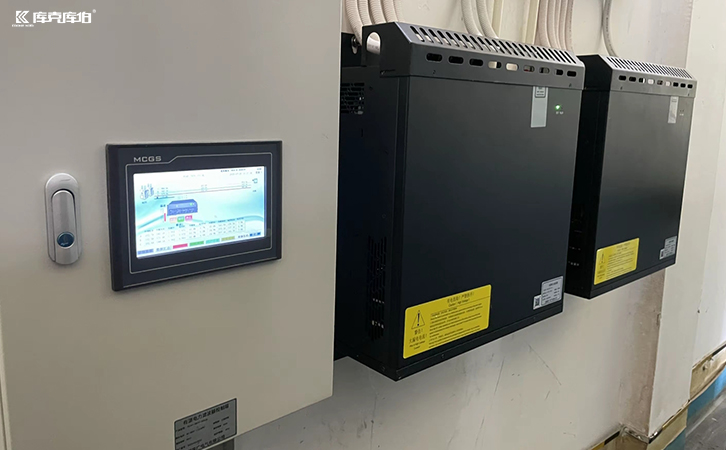

壁挂式设计允许设备直接安装于配电柜侧壁或附近墙体，无需额外建设设备基础或专门的电气房间。这种紧凑的结构不仅节省了宝贵的厂房空间，还具备较强的兼容性，能够轻松对接多类老旧柜体与既有配电系统，适合老旧厂区改造和系统升级项目。
2.动态响应快与治理精准
与仅能滤除固定频次谐波的无源方案相比，有源滤波技术通过实时检测负载电流，生成大小相等、方向相反的补偿电流进行抵消。它能毫秒级响应负载变化，精准滤除2至25次甚至更高频次的复杂谐波。虽然无法将电网谐波彻底清零，但可将电流总畸变率（THDi）和电压总畸变率（THDu）有效降低至国标要求范围内（如低压系统THDi≤15%、THDu≤5%），显著改善电能质量。
3.模块化设计与多功能集成
现代壁挂式设备通常采用模块化设计，单台补偿电流等级涵盖10A、75A、100A、120A、150A等多种规格，覆盖400V至850V等常见电压等级，便于根据实测谐波电流进行精准选型与后期扩容。此外，设备不仅用于谐波治理，还兼具动态无功补偿、三相不平衡改善等功能，实现一机多用，提升了整体性价比。
二、壁挂式有源谐波滤波器的局限性与注意事项
1.单机容量受限
受限于散热条件和物理尺寸，单台壁挂式设备的补偿电流通常在150A以内。对于大型主干线或集中性大容量谐波源，单机容量难以满足整体治理需求，通常需要采用机架式设备或多台设备并联运行。长期超负载运行会导致滤波效果不足、模块过热加速老化，甚至引发滤波失效。
2.分散部署的管理成本
如果厂区内存在多个分散的谐波源，采用多台壁挂式设备分散布置虽然能实现就近治理，但会增加初期的综合布线成本。同时，分散的安装位置也会提高后期设备巡检、数据读取和日常维护的复杂度，需要依赖设备的远程监控与通信功能来降低管理难度。
3.运行环境要求
为保障散热效果和长期运行稳定性，壁挂式设备需要安装在通风良好、无剧烈震动且避免阳光直射的环境中。安装位置不当或环境恶劣可能会影响其性能表现和使用寿命。
适用场景与综合选型建议
壁挂式有源谐波滤波器更适合分支回路、单个或一组特定非线性负载的就近治理，或作为大型集中治理方案的有效补充。在面对谐波、无功、功率因数偏低和三相不平衡并存的复杂工况时，单一设备往往难以达到最优效果。
在实际项目选型中，应先确认系统电压、接线方式、负载类型和实测谐波数据。针对复杂的电能质量问题，可结合现场工况采用组合治理方案，例如将APF用于动态谐波治理，SVG用于快速无功补偿，并配合干式电容器与电抗器进行基础补偿。以库克库伯等长期关注电能质量治理的品牌为例，其产品线涵盖有源治理与基础补偿元件，能够根据现场问题类型定制适配方案，保障配电系统在复杂工况下的长期稳定运行。
