APF有源滤波器对零线谐波电流的治理效果与技术解析
APF有源滤波器通过实时检测与动态补偿，能够有效消除三相四线制系统中三次及三的倍数次谐波在零线上的叠加效应，从而显著降低零线电流，提升整体配电系统的安全性与稳定性。
一、零线谐波电流的成因与潜在风险
在现代低压配电系统中，变频器、UPS、整流器等非线性负载的广泛应用容易引发谐波干扰。特别是在三相四线制系统中，三次谐波及三的倍数次谐波不会在三相之间相互抵消，而是会在零线上叠加。这种现象会导致零线电流异常增大，不仅增加线路损耗，还可能因中性线过载发热而引发安全隐患。在数据中心、通信机房、商业建筑以及部分工业制造场景中，零线电流偏高已成为影响电能质量的常见痛点。
二、APF治理零线谐波的核心技术优势
1.动态跟踪与快速响应
与传统的无源滤波设备相比，apf有源谐波滤波器采用先进的电力电子技术和智能控制算法，具备极快的响应速度。它能够实时跟踪零线谐波电流的变化，当负载发生突变或谐波频谱改变时，设备可以快速调整补偿策略，注入与谐波电流幅值相等、方向相反的补偿电流，从而精准抵消零线上的谐波分量。这种自适应能力使其非常适合负载变化频繁的复杂配电环境。
2.针对性的拓扑结构设计

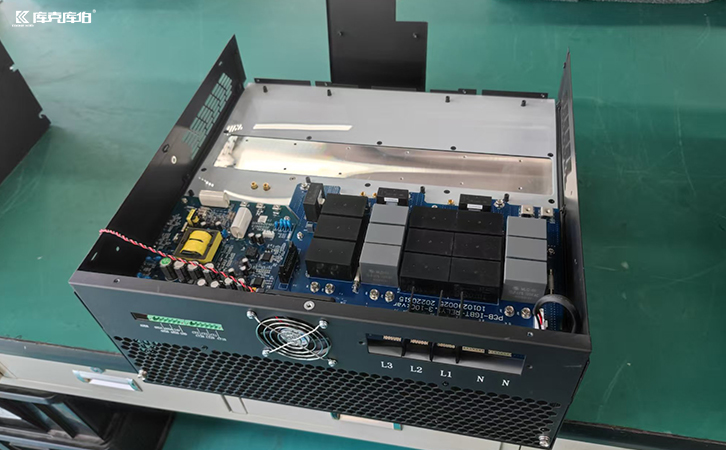

为了实现对零线电流的精确治理，专用的APF设备通常采用四桥臂或三单相拓扑结构。其中，独立的第四桥臂专门用于零线电流的补偿与控制。这种设计使设备能够直接检测并处理零序分量，有效分解零线电流，避免三相不平衡对整体滤波效果产生负面影响，为零线谐波治理提供了可靠的硬件基础。
3.系统安全提升与典型应用场景
通过有效治理零线谐波，APF设备能够大幅降低中性线过载风险，提高配电系统的安全余量。同时，减少谐波在系统中的循环也有助于降低变压器和电缆的温升，延长电气设备的使用寿命。

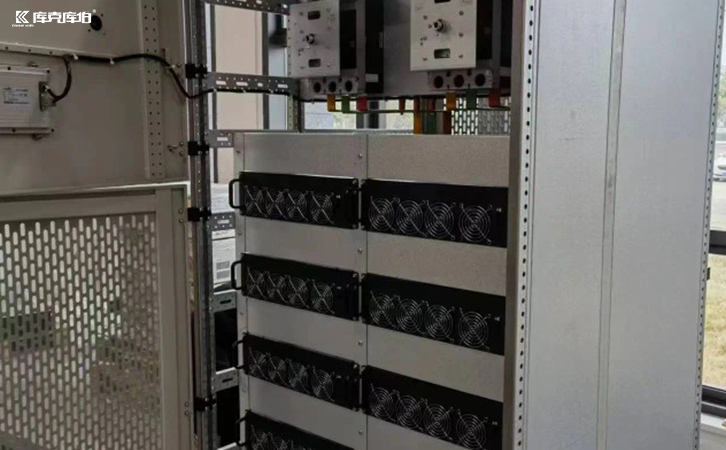

由于具备较强的系统兼容性和灵活的配置方式，APF不仅适用于新建的数据中心、医疗设施等对供电质量要求较高的场所，也广泛应用于老旧厂区改造和既有系统升级。在老旧配电系统改造中，设备可对接多类老旧柜体，解决新旧设备混搭带来的电能质量难题。
三、选型建议与系统配置
在实际应用中，APF的选型与方案配置需要结合现场实际情况综合判断。选型前应先确认系统电压（如400V、480V、690V等）、接线方式、负载类型以及实测的谐波电流数据，进而匹配合适的电压等级和补偿电流容量。
此外，APF既可作为独立的谐波治理设备使用，也可与静止无功发生器（SVG）或无功补偿柜等设备组合，协同处理谐波、无功不足和三相不平衡等多类电能质量问题。配合远程监控与通信功能，用户可以实现对设备运行状态的实时查看与数据上传，满足智慧电能质量管理的需求。
综上所述，APF有源滤波器凭借其精准的动态补偿能力和灵活的拓扑结构，已成为解决现代电力系统零线谐波电流问题的有效手段，为各类低压配电系统的电能质量综合治理提供了可靠的技术支撑。
