有源电力滤波器补偿电流怎么算

返回列表来源：网络发布日期：2026-03-27 15:29:46【大中小】

随着工业自动化和电气化程度的不断提高，电力系统中的电能质量问题变得日益突出。特别是在涉及大量非线性负载的场合，谐波污染成为影响电能质量的重要因素。为了解决这个问题，有源电力滤波器作为一种高效的电能质量治理设备，广泛应用于电力系统中，以减少谐波并提供有效的无功补偿。

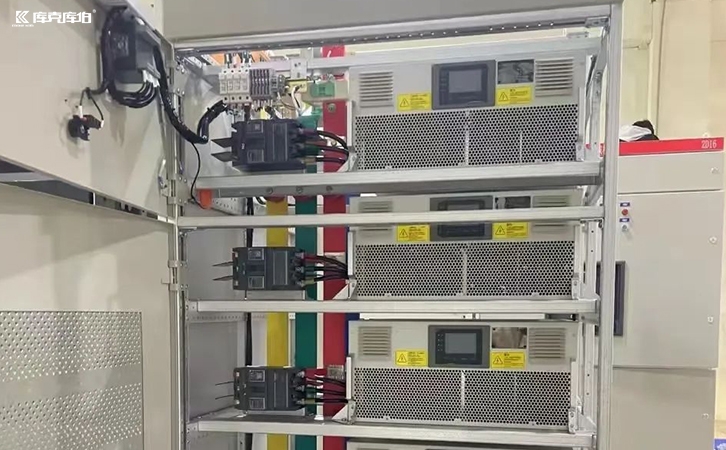

有源电力滤波器

一、什么是有源电力滤波器（APF）？

有源电力滤波器是一种基于现代功率电子技术的电力质量治理设备，能够实时检测并滤除电力系统中的谐波，提供动态的无功功率补偿。与传统的被动滤波器不同，有源电力滤波器不仅能够滤除特定频率的谐波，还能够根据负载的变化提供实时补偿，确保电网的电能质量。

二、有源电力滤波器的工作原理

有源电力滤波器的核心原理是通过功率电子器件（如IGBT、MOSFET等）调节输出电流，主动抵消电力系统中的谐波和无功功率。APF通常分为并联和串联两种形式，最常见的是并联有源电力滤波器，它通过并联在负载与电网之间，实时监测电流信号并动态调节。

三、计算有源电力滤波器补偿电流

有源电力滤波器的主要作用是补偿负载中的谐波电流和无功电流。补偿电流的计算一般遵循以下几个步骤：

1.谐波电流的计算

谐波电流是由非线性负载引起的波形畸变，通常通过傅里叶分析来分解成不同次谐波的电流分量。

有源电力滤波器通过检测这些谐波并产生与之反向的电流进行补偿。例如，对于3次谐波的电流，滤波器会生成一个相位相反且幅值相等的电流来抵消它。

2.无功电流的计算

无功电流是由负载的感性或容性特性引起的，通常通过功率因数来衡量。

有源电力滤波器通过调节输出电流，动态补偿无功功率，从而提高功率因数，降低无功电流。

3.补偿电流的确定

有源电力滤波器的补偿电流是指它需要产生的电流，以抵消电网中的谐波和无功功率。

补偿电流的大小取决于负载的特性及其变化，APF需要根据实时测量的谐波电流和无功电流来调整补偿电流。

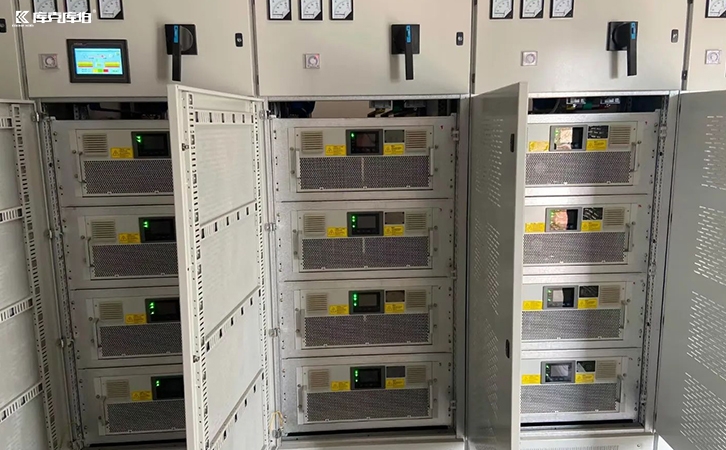

有源电力滤波器

有源电力滤波器在改善电能质量、提高功率因数和减少电网谐波污染方面发挥着至关重要的作用。通过准确计算补偿电流，APF能够实现对谐波和无功电流的高效补偿，从而优化电力系统的运行状态。
