光伏并网场景下四象限无功补偿控制器的接线方式与作用解析
四象限无功补偿控制器与光伏系统的接线主要通过在主进线处安装电流互感器采集电流信号、从母线端子采集三相电压信号，并连接无功补偿装置来实现对双向功率流动的精准监测与调节。随着光伏发电在工业园区和商业建筑中的广泛应用，光伏逆变器并网会导致电网功率流动出现正向与反向并存的情况，传统的无功补偿方式难以满足需求，因此需要更精确的接线与控制方案来保障系统稳定。
一、光伏并网系统对无功补偿的特殊需求
在新能源发电场景中，光伏逆变器等非线性负载接入电网，容易带来功率因数偏低、电压波动等问题。特别是光伏出力会随光照条件骤变，导致系统无功快速漂移，出现超前或滞后的波动。如果治理方案没有结合现场数据和负载特性，可能会出现补偿不足、过补欠补或设备频繁投切的情况。因此，配电系统需要能够适应双向功率流动的监测与控制机制。
二、四象限无功补偿控制器的核心作用

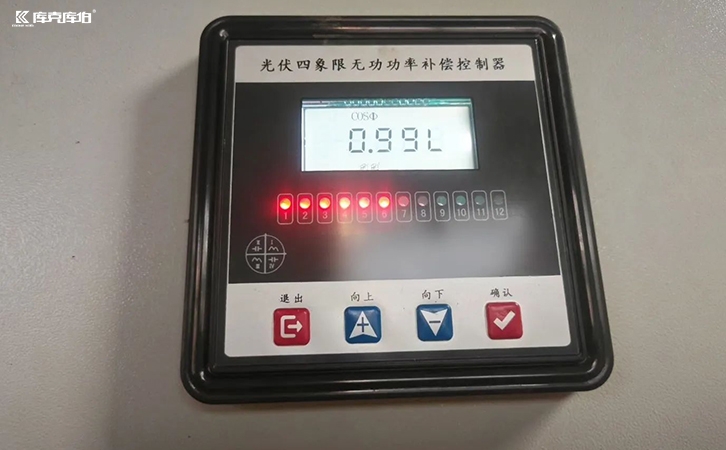

为了应对复杂的电网环境，四象限无功补偿控制器能够同时识别四种功率状态：正向有功、反向有功、感性无功和容性无功。通过对这四种状态进行实时监测，控制器可以精准判断系统的无功需求，并控制补偿装置进行合理投切。这种机制确保了无论光伏系统是向电网输送电能还是从电网吸收电能，功率因数都能始终处于理想范围，避免因无功不足或功率因数波动导致力调电费罚款。
三、控制器与光伏系统的具体接线方式
在实际工程应用中，合理的接线是保证控制准确性和系统稳定性的基础。接线工作主要围绕信号采集与设备控制展开。
1.安装位置选择
控制器通常安装在配电系统的总进线处或变压器低压侧母线处。这一位置能够全面覆盖光伏并网节点与常规负载，从而准确检测整个系统的功率变化与流向。
2.电流互感器接线
电流互感器（CT）一般安装在配电系统的主进线位置，用于检测整个系统的电流变化。CT信号接入控制器后，控制器可以实时分析系统的功率方向，判断当前是处于光伏发电上网状态还是电网供电状态。
3.电压信号接线
控制器需要采集三相电压信号，通常直接从母线电压端子进行取样。电压信号与电流信号结合，用于精确计算系统的实时功率因数，并判断无功功率的变化趋势。
4.补偿装置控制接线

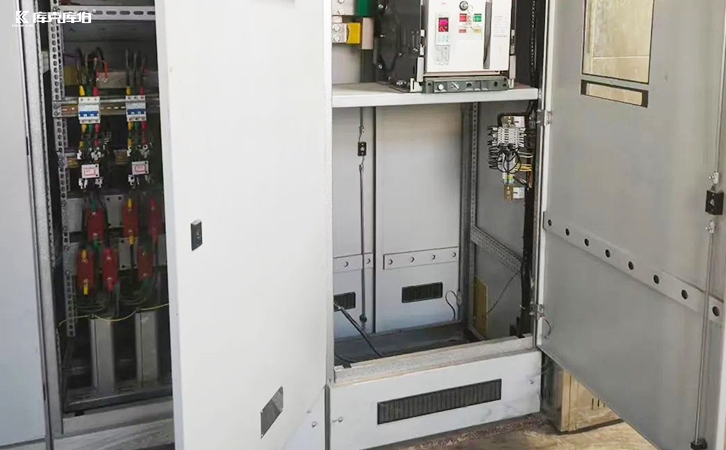

控制器通过控制信号连接到无功补偿装置。针对光伏系统无功快速漂移的特点，除了传统的电容器组，系统常配置SVG静止无功发生器作为动态补偿设备。SVG支持毫秒级连续调节，可有效稳定功率因数，减少波动。以库克库伯电气提供的电能质量综合治理方案为例，技术人员会结合现场检测数据与配电结构，将控制器与SVG或电容电抗组合方案进行对接。当系统功率因数偏低时，控制器发出投切或调节信号，实现自动且平滑的无功补偿。
通过规范的电流与电压信号采集，并结合适配光伏特性的动态补偿设备，四象限无功补偿控制器能够有效解决光伏并网带来的电能质量问题，保障配电系统的安全与高效运行。
