电力系统谐波干扰主要由非线性负载的大量增加、大功率整流设备运行以及传统电容补偿系统配置不合理引起。针对这些问题，常见的解决措施包括串联滤波电抗器、配置有源电力滤波器（APF）以及引入静止无功发生器（SVG），企业需结合现场负载特性与配电结构制定综合电能质量治理方案。

一、电力系统谐波干扰的主要原因

现代工业制造、新能源、数据中心等场景中，变频器、整流器、UPS、充电桩及光伏逆变器等电力电子设备普遍应用。这些典型的非线性负载在运行中会产生畸变电流，叠加在基波上形成谐波，导致变压器发热、设备误报警及零线电流偏高等问题。

在冶金、矿山及化工行业，中频炉、电解装置等大功率整流设备使用广泛。其在整流过程中会产生大量低次谐波，不仅造成电压波形畸变，还可能引起系统谐振，影响整体供电质量。

部分配电系统安装了无功补偿装置，但若未合理配套电抗设备，电力电容器极易与系统电感形成谐振回路。当谐波频率接近谐振点时，谐波电流会被放大。此外，老式电容补偿柜受谐波冲击和频繁投切影响，容易出现鼓包漏液、频繁跳闸等现象，且响应滞后，难以应对电弧炉、轧机等冲击性强、无功波动大的工况。

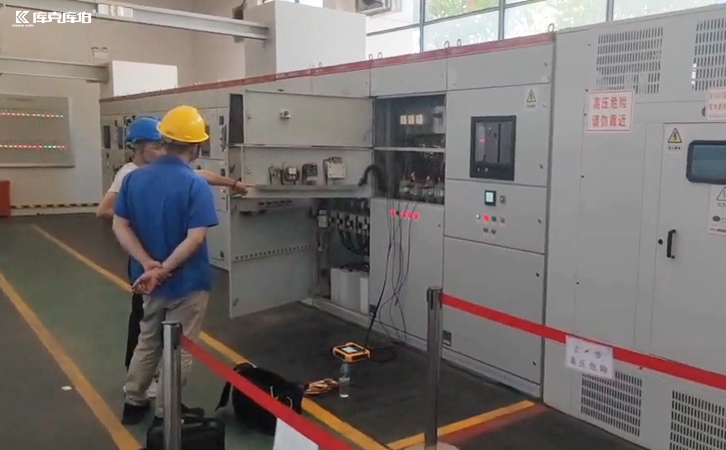

电力系统

在无功补偿装置中串联滤波电抗器，能够有效改变系统阻抗特性，避免电容器与电网产生谐振，同时限制部分谐波电流进入补偿装置，降低谐波放大风险。

对于谐波含量较高的系统，可安装 APF 设备。该设备能够实时检测谐波电流并产生反向补偿电流，有效消除谐波干扰。针对存在多种电能质量问题的老旧厂区，APF 选型需结合现场检测数据与负载特性进行综合判断。

当系统存在无功不足、功率因数偏低或波动明显时，SVG 是更优的选择。SVG 自身不产生谐波，无容性元件构成的谐振回路，且支持无级快速调节，可平滑稳定功率因数，避免过补或欠补带来的罚款风险。同时，SVG 从硬件层面避免了传统电容的鼓包问题，并具备中轻度三相不平衡的治理能力。

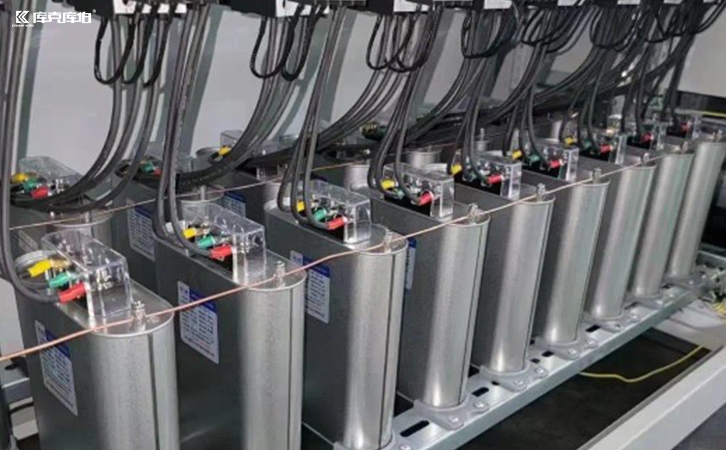

谐波干扰

在电力系统设计或改造阶段，应对负载类型进行详细分析。对于谐波、无功、三相不平衡等问题并存的复杂场景，单一设备往往难以完全匹配需求。此时可结合 APF、SVG 及电容电抗形成组合治理方案。例如，单台超大功率冲击电机推荐就地补偿，多台分散布置则推荐配电室集中补偿，以实现更优的治理效果与综合性价比。

综上所述，电力系统谐波干扰不仅影响设备寿命，更关系到电网的稳定运行。通过准确识别谐波源，并针对性地采用电抗设备、APF 及 SVG 等治理手段，结合现场实际工况进行科学选型与合理规划，能够有效提升电能质量，保障配电系统的安全与高效运行。
