太阳能系统安装后抗谐波谐振的有效措施
太阳能系统安装后，抗谐波谐振的有效措施主要包括在无功补偿电容器前端加装串联电抗器、选用专用的滤波补偿装置以及合理分级投切补偿容量，同时配合前期的电能质量检测与后期的持续监测，以保障系统长期稳定运行。随着太阳能系统在工业园区、商业建筑及分布式发电场景中的广泛应用，电网运行环境发生变化，若处理不当，极易引发设备过热、电容器损坏甚至保护跳闸等问题。
一、太阳能系统为何容易引发谐波谐振
太阳能系统并网后，谐波问题逐渐显现，主要由以下两个因素引起：
1.逆变器产生谐波电流
太阳能系统通过逆变器将直流电转换为交流电，电力电子器件在开关过程中会产生一定比例的谐波电流。当这些谐波叠加到原有电网中时，会导致系统阻抗发生变化。
2.补偿电容与电网电感形成谐振回路
在多数项目中，太阳能系统通常与无功补偿装置并存。当电容器容量与系统电感参数匹配到某一特定频率时，可能形成并联谐振或串联谐振，从而放大某次谐波电流或电压。如果在系统安装后未对谐波环境进行充分评估，谐波谐振问题极易出现。
二、如何判断系统是否存在谐振风险
提前识别风险是实施抗谐波谐振措施的前提，通常可以通过以下方式进行判断：
1.进行谐波测试与阻抗分析
在太阳能系统并网前或运行初期，应使用电能质量分析仪检测电压、电流谐波含量，并分析系统阻抗曲线。若发现某次谐波电流异常放大，需高度警惕潜在的谐振风险。
2.关注设备异常现象
如果系统中出现电容器频繁发热、保险丝熔断、断路器误动作等现象，往往与谐振有关。太阳能系统若出现此类异常，应及时排查谐波来源。
三、太阳能系统抗谐波谐振的有效措施
针对识别出的谐波与谐振风险，可采取以下技术手段进行治理：

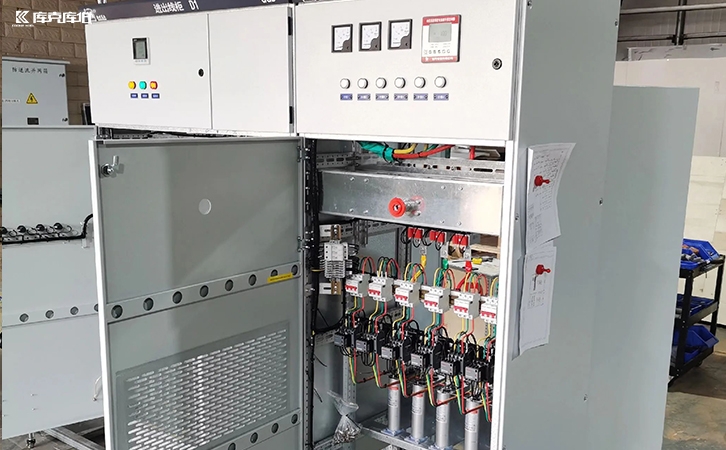

1.加装串联电抗器
在无功补偿电容器前端配置适当比例的电抗器，可以改变系统谐振频率，使其避开主要谐波频率区间。这是目前应用较为广泛的抗谐波谐振方法。在实际应用中，可选择自身抗谐波能力较强的设备，例如抗谐波能力涵盖10%至200%的低压干式电容器，以适应复杂工况。
2.选用专用滤波补偿装置
对于谐波含量较高的太阳能系统，可以采用滤波补偿装置或有源电力滤波器（APF），主动抑制特定次数谐波，避免形成放大效应。APF响应速度快，可用于谐波治理和电能质量优化；对于谐波、无功及三相不平衡问题并存的现场，还可结合APF与SVG（静止无功发生器）或电容电抗组成综合治理方案。
3.合理分级投切补偿容量
避免一次性大容量投入补偿设备。通过分组投切方式，可以降低系统阻抗突变带来的谐振风险。采用支持过零投切的晶闸管开关，能够有效避免投切涌流，进一步保障设备安全。
专业的电能质量综合治理服务
太阳能系统安装后抗谐波谐振的有效措施，不仅依赖于加装电抗器、滤波装置等技术手段，更离不开科学的设计与运维。库克库伯电气面向新能源及各类工业用电场景，提供电能质量综合治理相关产品与技术服务。从前期的现场电能质量检测、负载分析、方案定制，到后期的产品选型与安装指导，可针对新建厂区或既有配电系统改造项目，提供定制化的组合治理方案。通过专业的设备配置与持续的技术支持，能够有效降低线路损耗，保障太阳能系统及整体电网的安全稳定运行。
