太阳能发电系统投入后谐波放大怎么处理

返回列表来源：网络发布日期：2026-03-04 15:17:12【大中小】

随着新能源并网比例不断提升，越来越多企业开始建设太阳能发电系统。然而，在实际运行中，一些项目在太阳能发电系统投入后出现谐波放大现象，导致电流畸变率升高、电容器异常发热甚至保护装置频繁动作。那么，太阳能发电系统产生谐波放大的原因是什么？又该如何科学处理？

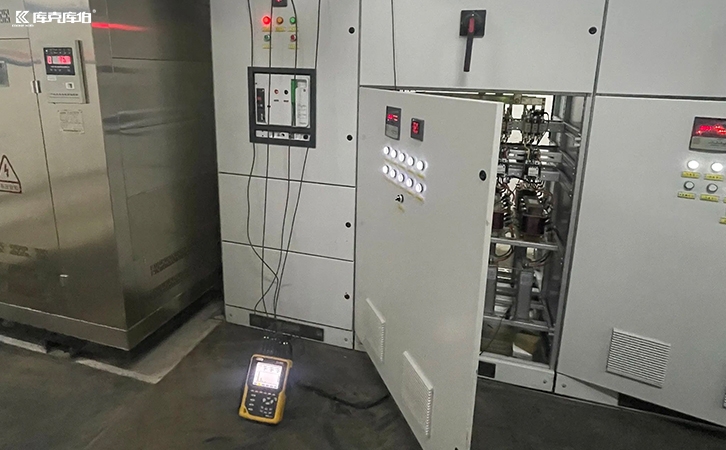

太阳能发电系统

一、太阳能发电系统谐波放大的主要原因

1、逆变器非线性输出

太阳能发电系统依赖逆变器将直流电转换为交流电。逆变器在高速开关过程中，会产生一定比例的高频谐波分量。当多个太阳能发电系统集中接入时，谐波电流可能叠加放大。

2、系统阻抗变化引发谐振

太阳能发电系统并网后，会改变原有电网阻抗结构。如果现场原本存在无功补偿装置或电容器组，可能形成新的谐振频率点，从而放大特定次数谐波。

二、太阳能发电系统谐波放大的危害

1、电气设备温升增加

谐波电流会增加线路损耗，使变压器、电缆及补偿电容器发热加剧。太阳能发电系统若长期运行在高谐波环境下，设备寿命可能明显缩短。

2、电能质量下降

当谐波畸变率超标时，敏感设备可能出现误动作或运行不稳定。太阳能发电系统虽然提升了能源利用率，但若谐波控制不到位，反而会影响整体供电质量。

三、处理太阳能发电系统谐波放大的方法

针对谐波电流较高的场景，可在太阳能发电系统并网点安装有源滤波器。该设备能够实时检测谐波分量，并输出反向补偿电流，有效降低畸变率。

2、优化无功补偿结构

如果原系统已配置电容器组，应重新评估补偿容量与电抗率。通过串联电抗器或调整补偿方式，可以避免太阳能发电系统与电容器产生谐振。

3、分析并网容量与布局

在大型园区或集中式项目中，应合理规划太阳能发电系统的并网容量与接入位置。避免多台设备集中接入同一节点，有助于降低谐波叠加风险。

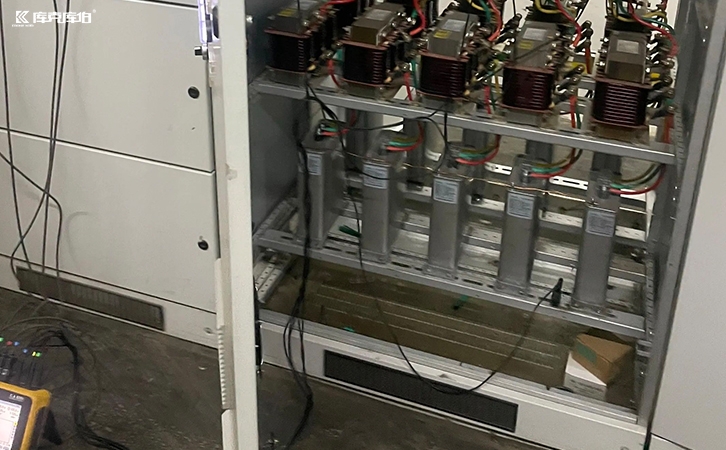

谐波治理设备

总体来看，太阳能发电系统投入后出现谐波放大并非个例，而是逆变特性与电网结构共同作用的结果。通过合理设计滤波方案、优化补偿结构以及加强监测管理，可以有效控制太阳能发电系统带来的谐波问题。只有在保障电能质量的前提下，太阳能发电系统才能实现稳定、高效、可持续运行。
