主要负载为焊机时并联电容器的选型配置

来源：库克库伯发布日期：2021-10-20 16:41:13【大中小】

在汽车制造厂的车身车间中，其负载主要以电焊机为主。电焊机运行时会造成功率因数低、电能质量差等问题，需要使用并联电容器进行补偿。那么当工厂主要负载为焊机时，并联电容器应该如何选型配置呢？

1、电焊机的谐波问题

在汽车制造厂的车身车间中，使用的电焊机为非线性负荷，其运行时会产生谐波电流，严重影响企业电网的电能质量。谐波会导致并联电容器过负荷运行，严重时会被烧毁损坏。针对谐波问题，建议企业安装14%电抗率的滤波电抗器或APF有源滤波器进行谐波治理。

2、电容器的选择

为了降低谐波对电容器的影响，进行无功补偿时需要充分考虑谐波问题。我们建议将并联电容器更换为滤波防爆型电容器进行补偿、额定电压等级建议选择525V。

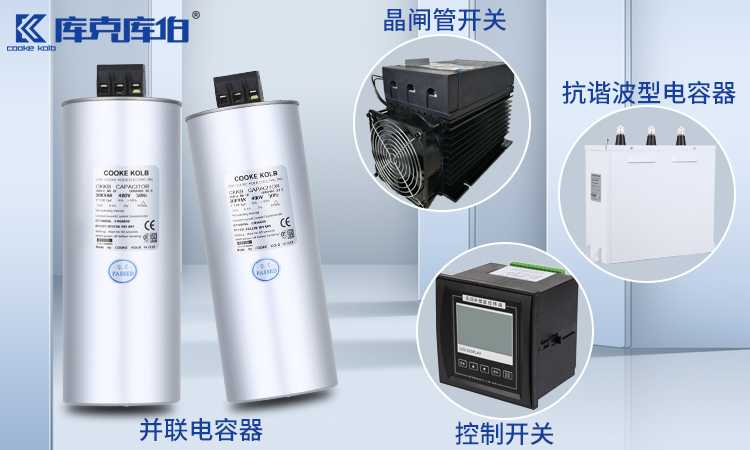

并联电容器及其它设备

3、投切开关

电焊机属于典型的冲击性负荷，机械式接触器投切时响应速度较慢，将会影响设备的正常运行；而晶闸管投切开关响应速度快且可以过零投切，因此建议使用晶闸管开关进行投切。

4、无功补偿控制器

在以焊机设备为主的车身车间中，建议在补偿装置中安装无功补偿控制器。无功补偿控制器可以根据电流、电压、功率因数等参数，自动控制投入运行的数量和容量，保障电网安全稳定运行。

汽车制造厂的车身车间，是以焊机为主的生产车间。针对其进行无功补偿，不仅要选择合适的并联电容器，还需要注意谐波治理、投切开关、控制器的选择。
