机械加工厂中电力电容器和电抗器的选用

来源：库克库伯发布日期：2021-10-21 16:37:14【大中小】

在机械加工厂中感性负载和非线性负载较多，这些负载设备运行时会产生功率因数低、谐波污染严重等问题。电力电容器是无功补偿装置，可以解决功率因数低的问题；串联电抗器之后，可以对谐波进行治理。那么如何选用电力电容器和电抗器呢？

1、某机械加工厂的电能质量情况

该用户属于机械配件加工厂，有1250KVA的变压器和400KW的光伏发电并联到电容柜母排上，加其主要的负载主要是加热炉和马达电机。该电网中存在功率因数低的问题，且存在3、4次谐波。

2、电力电容器的选择

针对该机械加工企业，库克库伯推荐使用滤波型电容器进行补偿。因为普通电力电容器抗谐波能力弱，运行时可能出现过热损坏；滤波型电容器进行补偿，其受谐波的影响低。

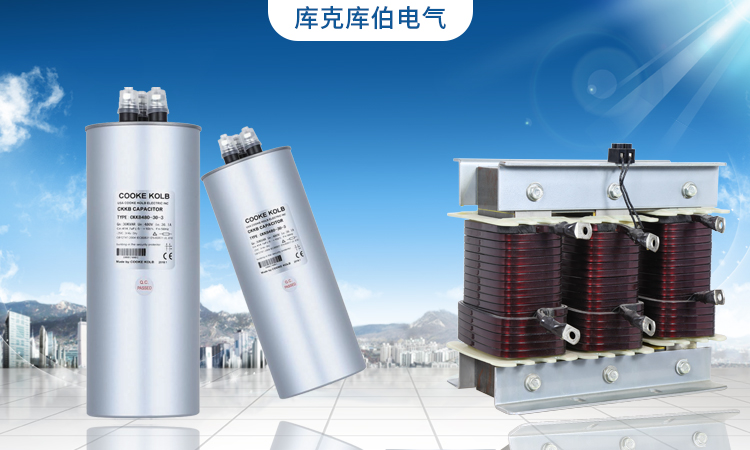

库克库伯电力电容器和电抗器

3、电抗器的选择

由于企业电网中的谐波以3次谐波为主，建议使用14%电抗率的电抗器进行谐波治理。如果电抗率不匹配的话，可能会造成谐振，使谐波的影响扩大。

4、电容器额定电压的选择

串联电抗器之后，电网电压会有所提高，因此需要重新选择合适的额定电压。在380V系统中，串联14%电抗率的电抗器，建议选择额定电压等级为525V的电力电容器。

在机械加工厂中安装电力电容器和电抗器，既可以进行无功补偿，又可以实现谐波治理。电能质量问题得到解决，企业电网的稳定运行得到保障。
